Aká je vzdialenosť v strede radiátorov: rozmery

Vzdialenosť medzi zásuvkami radiátora je jednou z dôležitých technických charakteristík, na ktorých závisia rozmery výrobku. Rozmery ovplyvňujú možnosť inštalácie, najmä ak sa má naplánovať umiestnenie batérie do výklenku alebo pod oknom. Správne zvolená veľkosť produktu neporušuje základné prevádzkové štandardy, na ktorých závisí bežný prenos tepla.

Všeobecný prehľad o typoch radiátorov a ich rozmeroch

Existuje niekoľko hlavných skupín radiátorov, ktoré sa líšia svojimi dizajnovými vlastnosťami:

1. čiastkové.
2. panel oceľové a bimetalické.
3. prúdenie.
4. Autorské modely, na zákazku, bez podobných foriem, ale vykonávajúce svoje funkcie.

Použitý materiál a konštrukčné vlastnosti vykurovacích zariadení určujú:

• odolnosť voči vŕtaniu vodou;
• korózie;
• zanášanie a zmenšovanie;
• intenzita prenosu tepla a ďalšie zložky úspechu.

Pokiaľ ide o veľkosť, rozdiel vo výške medzi horným a spodným potrubím (vzdialenosť v strede) ovplyvňuje schopnosť inštalovať ohrievač. Najčastejšie sú inštalované do výklenkov pod oknami, ak je okenný otvor dostatočne veľký, potom vysoká batéria jednoducho nesedí.

Tento parameter je dôležitý najmä pre systémy s prirodzenou cirkuláciou. Faktom je, že tlak v systéme je vytvorený v dôsledku rozdielu výšky medzi prívodom vody do batérie a kotla, čím je táto hodnota vyššia, tým väčší je prirodzený tlak v potrubí.

Venujte pozornosť! Napríklad stredová vzdialenosť radiátorov s rozmermi 250 mm dáva zmysel len pri veľmi nízkych parapetoch. V tomto prípade môžete batériu nainštalovať aj pod výškou parapety 50-60 cm.

Panelové ohrievače sú navzájom zvarené chladiacim ventilom medzi dvoma rebrovanými panelmi s medzerou medzi nimi až do 1 cm. Takýto povrch zvyšuje plochu vyhrievaného povrchu a jeho prenos tepla - žiarenie a konvekciu. Skromná kapacita prispieva k rýchlemu prenosu tepla - účinnosť dosahuje 75%, ale rýchlo sa ochladzuje.

Nedostatok panelových produktov je:

• v ich zraniteľnosti voči vodnému kladivu, čo ich robí nevhodnými pre použitie v systémoch ústredného vykurovania;
• koroduje z kyslej vody;
• nie je možné dlhú dobu vypúšťať vodu z dôvodu rovnakej korózie, ale už v kontakte s kyslíkom.

Sekčné batérie predstavujú dobré príležitosti pre ich konštruktívne zmeny - zvýšenie / zníženie počtu sekcií pri výmene energie alebo pri opravách. Bimetalické zariadenia nahradili tradičnú krehkú ale trvanlivú liatinu s vysokou inertnosťou.

V nich chladiaca kvapalina prechádza cez oceľové rúry s hliníkovými rebrami s vysokou tepelnou vodivosťou.

Bimetalová batéria je uskutočnením dvoch výhod v jednom výrobku, konkrétne:

• oceľ vydrža nestabilný tlak a agresívne prostredie;
• Hliník okamžite reaguje na zmeny teploty.

Venujte pozornosť! Z nedostatkov môžeme zaznamenať len náklady. Cena bimetalového radiátora môže byť 2-3 krát vyššia ako cena liatiny alebo ocele.

Pri výbere bimetalových batérií treba brať do úvahy priemer vertikálnych a horizontálnych kanálov a nielen vzdialenosť v strede. Pokiaľ ide o rozmery, najobľúbenejšie je možné považovať za modely s rozdielom medzi otvormi vsuvky o 500 mm (s celkovou výškou ohrievača 570 mm).

Ale vo vákuových batériách koncept "vzdialenosti v strede" jednoducho neexistuje. Faktom je, že používajú iba jednu prietokovú rúrku, cez ktorú cirkuluje chladiaca kvapalina a dosiahne sa rovnomerné zahrievanie povrchu v dôsledku odparovania vriacej kvapaliny.

Trubkové batérie - registre, vynikajúci profil v kompaktnosti a rôznych formách. Neprítomnosť netesností na kĺboch ​​je zabezpečená zváraním úlomkov, ktoré vydržia pracovný tlak až 15 atm, ale tenké steny neudržujú vodu kladivo zle. Registruje je možné vytvoriť si vlastné ruky a zvoliť ľubovoľný rozstup medzi rúrkami.

Prečítajte si viac o rozmeroch chladiča

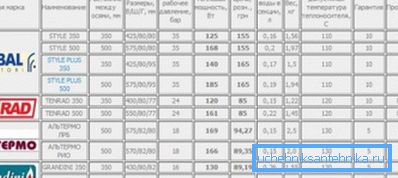

V technickej dokumentácii pre vykurovacie zariadenia okrem tepelného výkonu je potrebné uviesť aj rozmery, ako aj stredovú vzdialenosť. V závislosti od typu a výrobcu sa rozmery ohrievačov môžu líšiť.

Bimetalické radiátory

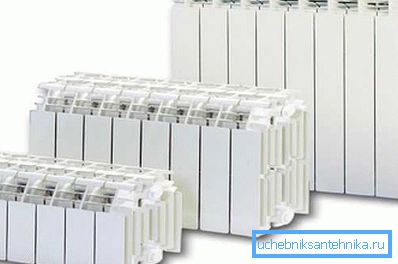

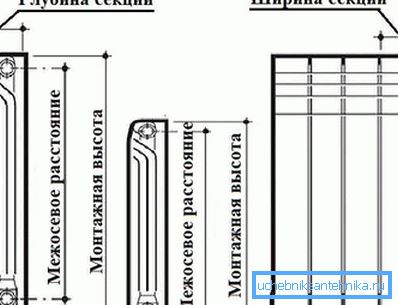

Zo všetkých veľkostí batérií možno považovať vzdialenosť medzi zberačmi za rozhodujúcu - závisí to od veľkosti výrobku. A ak sa dĺžka sekčných zariadení môže meniť, potom sa výška môže stať prekážkou. Tento parameter je označený číslom za názvom modelu, napríklad ALUX 200. Štandardná vzdialenosť v strede hliníkových radiátorov je 350 a 500 mm, ale táto hodnota sa môže pohybovať od 200 do 800 mm.

Napríklad v talianskych sekčných modeloch ALUX 200 s rovnakou výškou 245 mm a hĺbke 100 mm je každá sekcia dlhá 80 mm s výkonom 92 W. Maximálna dĺžka je 1280 mm (16 sekcií) s výkonom 1472 wattov. Model ALUX 350 s výškou 395 mm má rovnaké rozmery a počet sekcií s výkonom 138 W, ALUX 500 má výšku 545 mm s výkonovou časťou 179 W.

Štandardný rozsah bimetalových batérií zahŕňa stredové vzdialenosti od 200 do 500 mm. Výška prístroja sa však môže mierne líšiť v závislosti od výrobcu. Napríklad ak je tento parameter 500 mm, výška Rifar Monolit je 577 mm a výška modelu Germanium Neo - 560 mm.

Bimetalové radiátory s centrálnou vzdialenosťou 450 mm nie sú k dispozícii. Preto je nevyhnutné, aby bol vykurovací prístroj najbližšie k veľkosti.

Venujte pozornosť! Ak výška rúrok nezodpovedá stredovej vzdialenosti, vždy ich môžete znížiť alebo zriediť. Je dôležité, aby bol prechod hladký a nie pod uhlom 90 °.

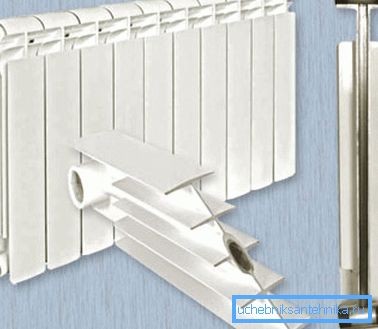

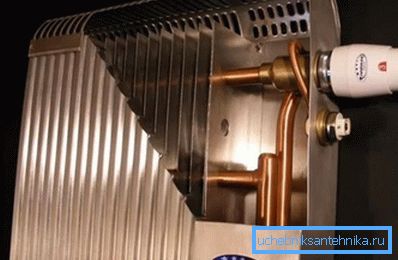

Návrh bimetalického chladiča poskytuje okrem 2 vodorovných trubíc tiež tenšie vertikálne oceľové rúrky, ktorými cirkuluje chladivo. Ale v malých modeloch nemusí byť. Napríklad, ak je výška vykurovacieho zariadenia približne 20 cm, dobre sa zahreje aj z 2 horizontálnych potrubí.

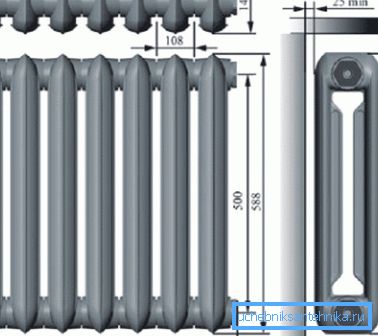

Liatinové radiátory

Takéto modely sa považujú za klasiku a používajú sa už viac ako 150 rokov, samozrejme vzhľad prešiel významnými zmenami, ale samotná myšlienka zostáva rovnaká. Tento typ batérie dokonca uvoľňuje samostatný štandard - GOST 8690-94.

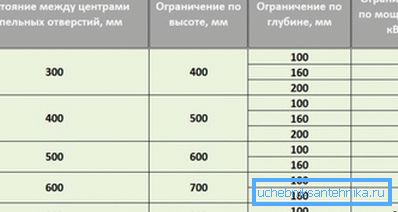

Podľa tohto dokumentu je rozsah vzdialeností medzi otvormi vsuvky od 300 do 800 mm, pričom celková výška zariadenia je od 400 do 900 mm.

Pokiaľ ide o odrody takýchto vykurovacích zariadení, vyrábajú sa modely s 1, 2 a 3 kanálmi, ale aj tvar samotných úsekov sa môže líšiť. Aby ste sa pri výbere batérie nezamieňali, stačí poznať vlastnosti označovacieho zariadenia.

Podľa GOST 8690-94 sú pri označovaní takéto parametre chladiča označené ako:

• jeho hĺbku;
• vzdialenosť medzi stredovými osami otvoru vsuvky;
• Keďže tlak v ohrievacom systéme je značný, maximálny pracovný tlak sa zaznamenáva aj v označení;

Venujte pozornosť! Liatina je krehký materiál, preto netoleruje hydraulické šoky. Ak takéto javy nie sú v systéme vykurovania nezvyčajné, je lepšie odmietnuť liatinové batérie a vybrať si oceľový alebo bimetalový analóg.

• označuje počet sekcií, ako aj použitý štandard.

Ak si želáte vybrať stredovú vzdialenosť vykurovacieho telesa 450, môžete vybrať batériu s najbližšou hodnotou tohto parametra 400 mm a mierne znížiť potrubie. Štandard nezabezpečuje uvoľnenie vykurovacích zariadení so vzdialenosťou 450 mm medzi otvormi na vsuvku.

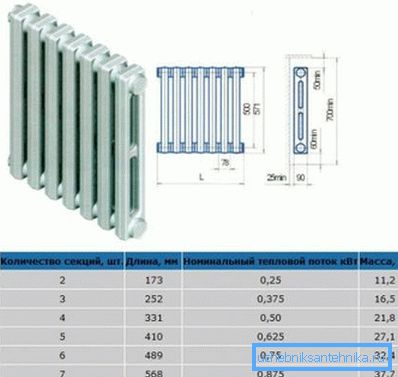

Označenie zvyčajne indikuje tepelnú kapacitu jednej časti. Napríklad položka MS-140M-500-0.9 znamená, že jedna časť je schopná dať 140 W tepla, vzdialenosť v strede je 500 mm, pracovný tlak je 9 atmosfér.

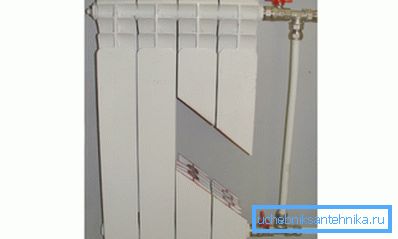

Hliníkové radiátory

Hlavným rozdielom medzi hliníkovými radiátormi a bimetalovými radiátormi je to, že trubice, rám, pozdĺž ktorého sa pohybuje chladiaca kvapalina, sú vyrobené z hliníkovej zliatiny. V bimetalických sú vyrobené z ocele alebo medi, a hliník sa používa iba na plutvy.

Pokiaľ ide o rozsah veľkostí, minimálna hodnota sa môže považovať za 150 mm a horná hranica je obmedzená na 800 mm medzi nápravami vsuviek vsuvky.

V dôsledku toho zmeny veľkosti a výkon batérie:

• výška dieťaťa 150 mm je vhodná pre domácnosti s veľkými oknami, neblokuje výhľad z okna. Sada obsahuje nohy, takže nie je potrebné ho pripevňovať k stene;
• veľké veľkosti 700-800 mm majú vysoký prenos tepla v dôsledku rozvinutého povrchu radiátora;
• ale najviac bežiaci sa môže považovať za veľkosť 400-500 mm medzi osami vsuviek bradavky. Jedná sa o batérie používané vo väčšine bytov.

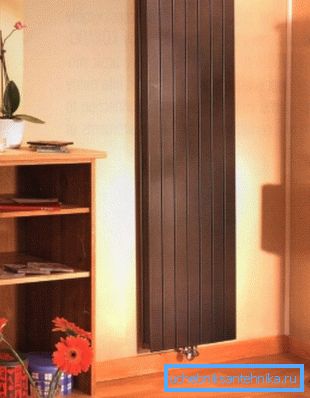

Mali by sme tiež zdôrazniť vertikálne radiátory. Ak pod oknom umiestnite vykurovacie zariadenie nie je veľmi pohodlné, potom pokyny pre návrh miestnosti vám umožní umiestniť vertikálny radiátor do rohu. Je dosť malá na šírku (doslova 5-7 sekcií), ale tu môže výška dosiahnuť 2 metre.

V prípade hliníkových radiátorov je vzdialenosť v strede od 1 200 do 2 000 mm. Je pravda, že účinnosť takejto batérie je o niečo nižšia v porovnaní s bežnou, pretože časť je umiestnená v hornej časti miestnosti, kde je teplota o niečo vyššia ako teplota podlahy.

Rozmery oceľových radiátorov

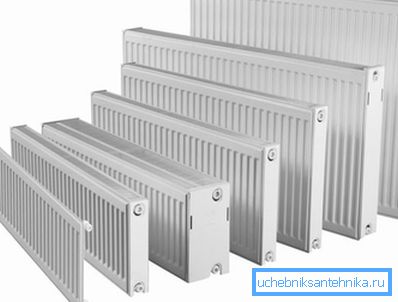

Celkové rozmery panelových oceľových radiátorov sú v rozmedzí 20-90 cm a axiálna vzdialenosť je o 5-7 cm menšia ako výška. Zariadenia s medziosovou vzdialenosťou 450 mm sa vyrábajú, táto štandardná veľkosť chýba v liatinových bimetalických náprotivkoch.

Oceľové radiátory môžu byť tiež vertikálne, maximálna výška v tomto prípade môže byť 2-3 metre. Ale častejšie používané konvenčné modely.

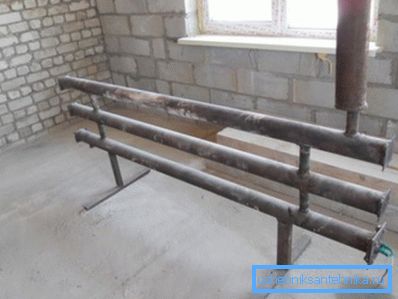

Taktiež sú registre vyrobené z oceľových rúrok (je to spôsobené ľahkosťou zváracej ocele a jej pevnosťou). Pre tento typ ohrievačov však nie sú žiadne obmedzenia a priemer je zvolený na základe želania zákazníka, ako aj prestup tepla z ohrievača.

Na konci

Stredová vzdialenosť je dôležitým parametrom v každom modernom radiátore. Z tejto veľkosti závisí od výšky prístroja a tým od možnosti inštalácie do výklenku pod oknom. Rozsah veľkostí moderných radiátorov im umožní inštaláciu v bežnom byte aj pod veľkým oknom.

Videozáznam v tomto článku obsahuje niekoľko užitočných tipov pre výber vykurovacieho radiátora pre váš dom.
