Aká je schéma vykurovacieho systému: jemnosti

Vo viacposchodových a jednopodlažných priemyselných, priemyselných, verejných a obytných budovách sa vykurovacie systémy môžu značne líšiť v rozložení a účinnosti.

Takéto systémy môžu byť:

• otvorené a zatvorené;
• závislé a nezávislé;
• jednorúrkové a dvojrúrkové.

To môže výrazne ovplyvniť konečný výsledok, keď sa miestnosť ohrieva. Teraz budeme venovať pozornosť takýmto rozdielom, posúdiť ich výhody a nevýhody a tiež ukázať videoklip o tejto téme.

otvorený

Princíp činnosti

Poznámka. Hlavným charakteristickým znakom otvoreného systému z uzavretého systému je otvorená expanzná nádrž, z ktorej sa voda odparuje. Okrem toho takéto obrysy sú nezávislé.

Otvorené vykurovacie systémy sú nezávislé, pretože chladiaca kvapalina cirkuluje okolo okruhu v dôsledku prirodzeného tlaku bez použitia obehového čerpadla. V takýchto prípadoch sa ako ohrievač môže používať kotle na tuhé palivá, vrátane plynových generátorov, ako aj sporáky a krby s vodným plášťom (nádrže na vykurovaciu vodu).

Pri počte obvodov môže byť schéma jednosrúková a dvojtrubková, ale pri inštalácii 0,01% počiatočného prívodu chladiaceho média je potrebné sledovať sklon. Pretože je dosť ťažké vykonať takéto výpočty, je možné pristúpiť k výpočtom sklonu 8-10 mm na meter lineárny.

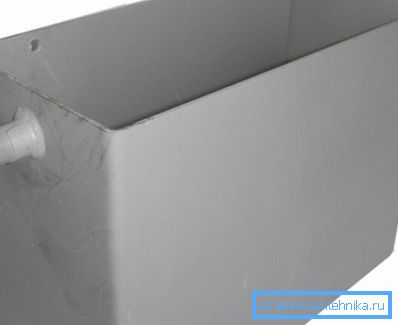

Pri normálnej prevádzke takejto kontúry musí byť expanzná nádrž nad horizontálnou prívodnou hadicou chladiaceho média, aby sa vytvoril tlak na stĺpik. To znamená, že horúca voda z kotla počas expanzie vstupuje do okruhu.

Ale keď tlak presahuje normu, je jednoducho vyložený do expanznej nádrže a keď chladiaca kvapalina ochladí, v dôsledku tlaku kolóny sa vráti späť do okruhu. Takéto kontajnery v súkromných domoch sú spravidla inštalované v podkroví.

Cirkulácia vody v takýchto systémoch je pomerne pomalá, ale umožňuje rovnomerné zahrievanie potrubí, ktoré by malo byť v takýchto prípadoch priemerom najmenej 40 mm. Z tohto dôvodu sú tieto obrysy najčastejšie vyrobené z ocele, hoci môžu byť vyrobené aj z polypropylénu.

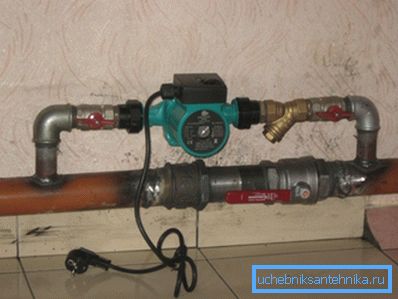

Táto inštrukcia však vôbec nezasahuje do inštalácie pomocného čerpadla v nezávislom otvorenom systéme na zvýšenie účinnosti. Ako vidíte na hornej fotografii, na hlavnom potrubí je medzi zdvihom čerpadla uzatvárací ventil.

Je vypnutý a voda sa začne pohybovať cez cirkulačné čerpadlo a keď dôjde k odpojeniu núdzového svetla, hlavná trubica sa otvorí a zdvih sa prekrýva. Zvyšovanie rýchlosti cirkulácie chladiacej kvapaliny výrazne ovplyvňuje účinnosť vykurovania priestorov.

výhody

• Hlavnou výhodou jednopovrchového alebo dvojrúrkového otvoreného typu je jeho úplná nezávislosť od nosičov energie od tretích strán. (Elektrické vedenia, naftový alebo karburátorový elektrický generátor).
• Inštalácia otvorených systémov si pri inštalácii a pripojení plynového alebo elektrického kotla nevyžaduje špeciálne znalosti, ako aj povolenie alebo prijatie.
• Kotly na pevné palivá alebo pece sú spravidla nenáročné pri používaní paliva - Okrem uhlia a palivového dreva môžu byť akékoľvek organické materiály v suchom stave.

nedostatky

• Voda v expanznej nádrži môže zmrznúť, preto sa musí ohriať, ale nemrznúca zmes musí byť pridaná tak, aby kvapalina nezmrazovala, je prísne zakázaná.
• Keď sa na týchto miestach vytvárajú vzduchové zátky, rúry prechádzajú koróziou, pretože prirodzený tlak nie je schopný presúvať vzduch. Ak chcete vylúčiť zástrčky, musíte do okruhu vyčerpať vodu, kým nie je všetok vzduch.
• Nízka účinnosť.

zatvorené

Princíp činnosti

Poznámka. Uzavreté vykurovacie systémy sú závislé, takže cirkulácia chladiacej kvapaliny je možná len pomocou cirkulačného čerpadla, ktoré je napájané elektrickou energiou, a preto závisí od zdroja energie od tretej strany (elektrické vedenia, naftový generátor alebo generátor karburátora).

Systémy uzavretého typu vo väčšine prípadov pracujú z plynových, elektrických, naftových a pevných kotlov a sú priamo závislé od elektrickej energie. Napriek akému druhu paliva samotný kotol pracuje - obehové čerpadlo pracuje výhradne s pomocou elektrickej energie.

Takéto systémy však získali univerzálny súhlas a popularitu kvôli vysokej účinnosti a spoľahlivosti, ako aj automatickú metódu riadenia - v núdzových situáciách na vedení elektrického prúdu môže byť zdrojom elektriny dieselový alebo karburátorový generátor.

Takýto systém pracuje na princípe odvzdušňovania alebo automatického nastavenia podporovaného tlaku pomocou špeciálnej, hermeticky uzavretej expanznej nádoby. Táto kapacita pozostáva z dvoch sektorov, ktoré sú oddelené membránou tepelne odolnej gumy.

V jednom oddelení je vzduch alebo dusík (ak bola injekcia vykonaná výrobcom) a v druhom oddelení chladiaca kvapalina preteká poistným ventilom, ak jeho tlak presahuje vopred určenú prahovú hodnotu. Keď chladiaca kvapalina ochladí, tlak v systéme klesá a plyn stlačí nahromadenú kvapalinu z nádrže späť do okruhu.

výhody

• Expanzná nádoba v takýchto systémoch môže byť inštalovaná kdekoľvek (nad, pod alebo pod vykurovací okruh) - v každom prípade je za cirkuláciu tekutiny zodpovedné elektrické čerpadlo.
• Nie je potrebné riadiť objem chladiacej kvapaliny v systéme (automaticky nastavený).
• Nemrznúcu zmes možno použiť na zvrátenie možnosti odmrazovania systému.
• Na vykurovanie okruhu môžete použiť záložné kotly, napríklad okrem hlavného plynového kotla na inštaláciu ďalšieho tuhého paliva alebo elektrickej jednotky. Tiež všetky tieto ohrievače môžu pracovať spoločne ako skupina.
• Všetky parametre systému sú automaticky nastavené, preto ich môžete nechať bez dozoru po dlhú dobu nastavením režimu, ktorý potrebujete.

nedostatky

• Takéto systémy majú vyššie náklady na inštaláciu a vybavenie.
• Závislosť od elektrickej energie.

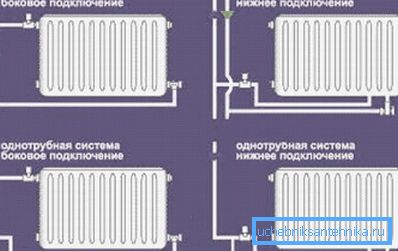

Dvojitý obvod

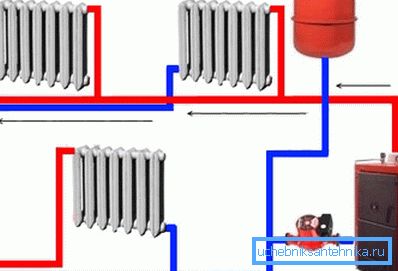

Dvojrúrkové schémy zapojenia vykurovacích systémov sa v súčasnosti nazývajú najbežnejšie pre súkromný sektor, pretože umožňujú udržiavať rovnomernú teplotu radiátorov v celom dome. Nastavenie každého jednotlivého zariadenia sa vykonáva pomocou termostatu alebo konvenčného ventilu, ktorý znižuje tok chladiacej kvapaliny do batérie.

Podstatou práce dvojvrstvového vykurovacieho okruhu je:

• nosič tepla z ohrievača vstupuje do prívodného potrubia;
• kde sa striedavo distribuuje na radiátoroch;
• a po prechode kvapaliny cez úseky zariadenia vstúpi už do spätného potrubia, cez ktoré sa privádza späť do kotla.

Expanzná nádoba môže byť v takýchto prípadoch buď otvorená alebo zatvorená - závisí to od typu systému.

Veľkou výhodou systému s dvoma rúrkami je, že chladiaca kvapalina prakticky nie je ochladzovaná v celom toku. To znamená, že jeho teplota zostáva rovnaká po celej dĺžke potrubia, pretože chladená kvapalina vstupuje do úplne inej rúrky.

Napájanie je prichytené na poslednom radiátore, kde sa môže prepínať tak, aby sa vrátil buď rovnakým potrubím alebo cez batériu, čo prakticky nemá žiadny rozdiel - závisí len od jednoduchosti inštalácie.

Jednoduchý okruh

Jednoduchá inštalácia vykurovacích systémov je menej efektívna, ale sú oveľa lacnejšie. V dôsledku toho sa často nachádzajú vo výškových budovách sovietskej éry.

V tomto prípade môže prúd chladiacej kvapaliny prebiehať zospodu a zhora, napríklad takmer všetky domy Chruščov (najväčší počet budov sovietskeho obdobia) majú horný tok, ale v brežnevke sa často môžete stretnúť s prietokom chladiacej kvapaliny zdola hore. Často, v domácnostiach s nižším prívodom, ako ukazuje prax, sú problémy s kúrením.

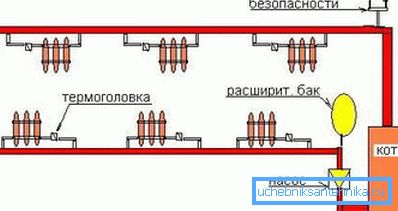

Podstata systému s jedným potrubím je veľmi jednoduchá a spočíva v tom, že z prevádzky CHP sa dodáva centrálna kotolňa, rozdeľovací bod tepla (TP) alebo z horúceho chladiaceho média kotla, ktorý je striedavo distribuovaný do radiátorov.

Iba po prechode sekciami sa chladiaca kvapalina nevypúšťa do spätnej rúrky, ale dostane tam, odkiaľ prišla. Ukazuje sa, že čím ďalej je radiátor od začiatku dodávky podľa sériového čísla, tým bude chladnejšie chladiace médium.

Ideálne pre systém s jednou slučkou, sú tri alebo štyri radiátory na každú rúrku - s väčším tepelným stratám, stávajú sa hmatateľnými. Na zníženie straty tepelnej energie sa pred chladičom inštaluje obtok - potrubný mostík, cez ktorý sa vráti časť horúcej kvapaliny bez toho, aby sa dostal do časti batérie. To je možné kvôli rozdielu prierezu (obtok je tenší ako hlavný).

záver

Môžete (ak máte určité schopnosti) zbierať s vlastnými rukami niektorý z vyššie uvedených schém vykurovania. Najdôležitejšie je správne vypočítať výkon kotla a vykurovacích zariadení vzhľadom na celkovú vykurovanú plochu.
