Aká by mohla byť schéma kúrenia v súkromnom dome: prehľad a
Pri usporiadaní vykurovacieho systému súkromného domu je veľmi dôležité zvoliť a zostaviť správnu schému pre pripojenie všetkých vykurovacích telies. Iba týmto spôsobom môžete dosiahnuť čo najväčšiu efektívnosť a hospodárnosť v procese jeho prevádzky.
V tomto článku zvážime všetky možné možnosti vykonania takejto úlohy.
terminológie
Režimy vykurovania v súkromnom dome používajú niektoré pojmy, ktoré môžu byť oboznámení so širokým okruhom obyčajných ľudí, ich analyzujeme:
| termín | objasnenie |

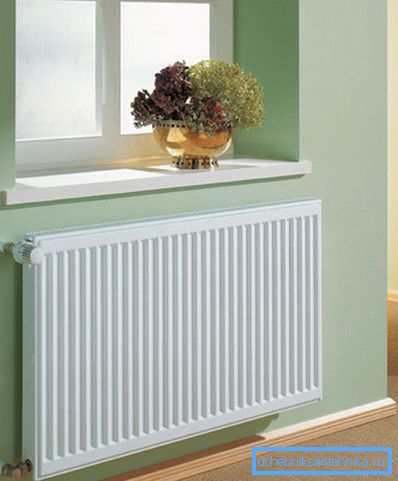

| Ohrievač vody | Zariadenie, ktoré je ohrievané pri kontakte s chladiacou kvapalinou, samo rozprašuje teplo v celej miestnosti. Môžu to byť batérie, radiátory, konvektory, vyhrievané podlahy a iné podobné jednotky. |
| Nosič tepla | Tekutina, ktorá sa pohybuje potrubím vykurovania. Zohrieva sa v kotle a prenáša teplo na radiátory. Zvyčajne je táto úloha vykonávaná vodou, ktorú je možné upraviť rôznymi špeciálnymi prísadami. |
| Vykurovací okruh | Uzavretý dizajn posúva ohrievanú a chladenú vodu na seba. Skladá sa z radiátorov, potrubí, žeriavov a ďalších rovnako dôležitých prvkov. |
| Priamy pohyb | Úsek obrysu, ktorý prepravuje vykurovanú chladiacu kvapalinu do chladiča. |
| obrátenie | Úsek obrysu prepravujúci chladený chladiaci prostriedok po opustení chladiča. |
Tip: V regiónoch so silnými zimami sa odporúča použiť vodu ako chladivo v kombinácii s etylénglykolom. Takáto nemrznúca zmes nemrzne ani v najkritickejších podmienkach, keď je systém úplne vypnutý.
Možné metódy prenosu chladiacej kvapaliny
Keď sa vypracuje schéma na vykurovanie súkromného domu s vlastnými rukami, prvá vec, ktorú treba zvážiť, je organizácia pohybu chladiaceho média okolo okruhu:
| obeh | popis |

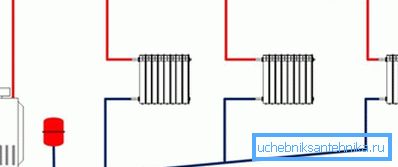

| prírodné | Takýto systém funguje splnením fyzických zákonov. Zahriata kvapalina má nižšiu hustotu a je posunutá nahor pozdĺž stúpačky, odkiaľ sa obrys, ktorý je vybavený sklonom troch až piatich stupňov, rozširuje na celé telo. Chladená voda už v spiatočnom zdvihu, ktorá má rovnaký uhol sklonu, sa vráti do kotla. Výrazné vlastnosti:
|

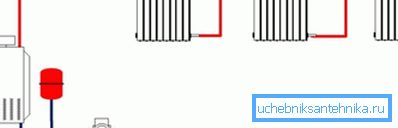

| povinný | V tomto prípade je obehové čerpadlo dodatočne pripojené k systému a preto sa pohyb chladiaceho média vyskytuje v dôsledku tlakového rozdielu vytvoreného medzi dopredným a spätným zdvihom. Výrazné vlastnosti:
|
Schémy v súlade s použitým vedením potrubia
Pri vytváraní schémy kúrenia pre súkromný dom s vlastnými rukami by ste si mali zvoliť spôsob pripojenia batérií k stúpačke:

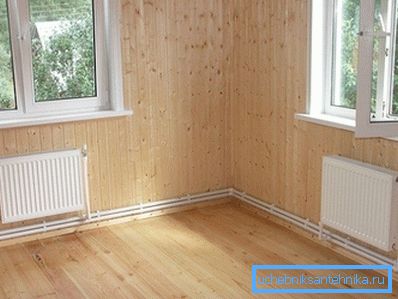

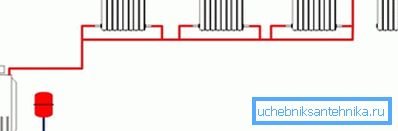

Jedno potrubie
V tomto uskutočnení sa ohriata kvapalina stále pohybuje pozdĺž tej istej rúrky a dôsledne odvádza teplo do radiátorov, ktoré sa stretávajú pozdĺž cesty.
Výhodou je nízka predajná cena, ale hmatateľné nevýhody vás uvažujú o jeho racionálnosti:
- Nerovnomerné rozloženie tepla. Čím ďalej od kotla, tým chladnejšie batérie.
Tip: Použitie jednokanálových schém je vhodné len pre malé priestory, kde sú tepelné straty menej nápadné.
- Obtiažnosť nastavenia jednotlivých radiátorov. Zmeny vykonané v práci jedného budú mať vplyv na všetky zariadenia v konzistentnom reťazci.
- Neschopnosť vykonávať opravy alebo výmeny bez zastavenia a vypnutia celého systému.

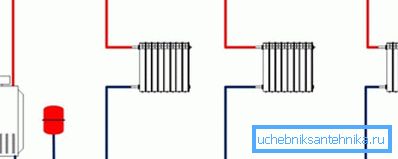

Dvojitá trubica

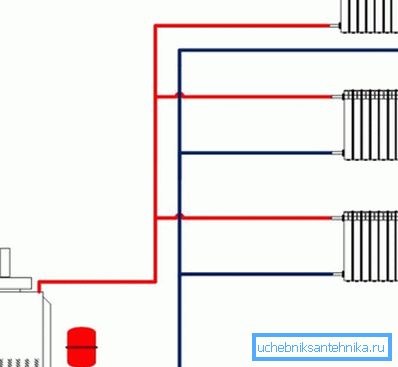

Tu sa na každý chladič ohrievaná kvapalina napája cez jednu rúrku a už vychladená je odstránená druhou. Konštrukcia môže mať vertikálne i vodorovné zapojenie.
Samozrejme, že takáto voľba bude stáť viac, ale poskytuje niekoľko nepopierateľných výhod naraz:
- Jednotná distribúcia tepla, ktorá výrazne zlepšuje mikroklímu v dome a zvyšuje výkonnosť systému.
- Schopnosť nastaviť akékoľvek radiátory bez následkov pre zvyšok.
Na celom svete sa už dlho aktívne používa len také paralelné pripojenie radiátorov nielen v súkromných domoch, ale aj vo viacbytových výškových budovách. Doteraz sme túto inováciu zvyčajne nachádzali iba v nových budovách alebo v chatkách.

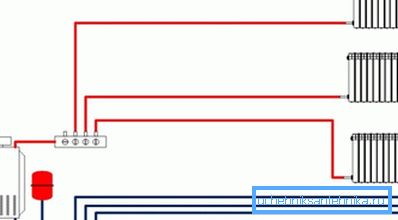

žiarenie
Takéto spojenie sa tiež nazýva kolektor, pretože predpokladá prítomnosť rozdeľovacieho potrubia, z ktorého je dodávané a vratné potrubie pre každú batériu dodávané samostatne.
Predtým, ako urobíte takéto rozloženie, mali by ste starostlivo zvážiť svoje finančné možnosti, pretože to bude drahšie ako dokonca dvojkotúčové, ale poskytne vám skutočne jedinečné príležitosti:
- Úplné nastavenie automatického nastavenia každého radiátora z kolektora.
- Opravte alebo vymeňte batérie bez vypnutia celého vykurovacieho systému.
- Schopnosť inštalovať ďalšie zariadenia na akomkoľvek okruhu.
Návod na inštaláciu pre inštaláciu radiálneho vedenia je veľmi zložitý, čo spôsobuje povinnosť zavolať kvalifikovaných odborníkov.

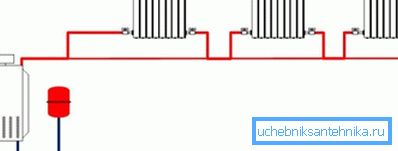

Leningradka
Táto pôvodná metóda umožňuje zlepšiť schému jednostupňového pripojenia vykurovacieho systému, čo mu umožňuje nezávisle nastaviť radiátory.
Preto:
- Pre každú batériu sú namontované ventily, ktoré umožňujú regulovať tok chladiacej kvapaliny.
- Sú nainštalované obchody, ktoré sú obtokovými potrubiami menšej veľkosti. To umožní, aby voda cirkulovala po celom okruhu, dokonca aj s ventilmi úplne uzavretými na samostatnom radiátore.
Treba poznamenať, že popísané manipulácie sa môžu uskutočniť v počiatočnej fáze zaistenia vykurovania v dome, čo umožní ušetriť peniaze a rozšíriť funkčnosť konštrukcie a už inštalované vedenie.
záver

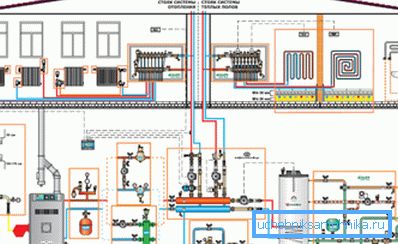

Ak sa rozhodnete vykonať vykurovanie súkromného domu vlastnými rukami, mali by ste začať tým, že si vyberiete najvhodnejšiu schému zapojenia vášho prípadu. Prvým krokom je určenie typu obehu chladiaceho média v potrubí a potom možnosť distribúcie použitých rúr. Skôr sme sa pokúsili oboznámiť s princípmi práce a silnými stránkami najpopulárnejších.
Na poskytnutom videu nájdete ďalšie materiály týkajúce sa témy. Správna schéma je zárukou kvalitného vykurovania.
