Aká by mala byť schéma pripojenia kúrenia v súkromnom dome

Pri pripájaní kúrenia v súkromnom dome sa všetky práce obvykle vykonávajú nezávisle. Súčasne existuje niekoľko možností pre schémy pripojenia, z ktorých každá má svoje vlastné silné a slabé stránky. Pred začatím praktickej časti nebude zbytočné oboznámiť sa s teóriou - existujúcimi metódami spojenia a ich stručným popisom.

Závislý alebo nezávislý systém

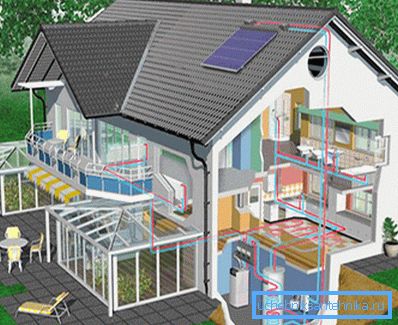

Nezávislá schéma pripojenia kúrenia súkromného domu poskytuje maximálnu autonómiu. Ak je v mestskom apartmáne radiátory už horúce, potom v súkromnom dome budete potrebovať kotol na jeho vykurovanie, čo nemá najväčší vplyv na cenu.

Zároveň má nezávislá verzia výhody:

• jeho práca môže byť regulovaná v širokom rozmedzí, pretože všetky kotly sú vybavené termostatmi;
• vykurovanie domu je úplne nezávislé od stavu vykurovacieho systému, vzhľadom na zhoršenie fondov na bývanie a verejné služby je to obzvlášť dôležité;
• môže riadiť zloženie chladiacej kvapaliny, To vám umožní predĺžiť životnosť rúr a radiátorov.

Pokiaľ ide o nedostatky, je možné poznamenať zvýšené náklady v porovnaní so závislým analógom a zvýšená zložitosť inštalácie. V prípade závislej možnosti sa všetka práca spočíva v položení potrubia do bytu, inštalácii radiátorov a zrútení do stúpačky, ale samostatný vykurovací okruh bude navyše vyžadovať inštaláciu kotla, cirkulačného čerpadla, termostatov atď.

Venujte pozornosť! Absolútne nezávislý možno nazvať iba verziou s kotlom na tuhé palivá a prirodzenou cirkuláciou. V takom prípade nebude práca potrebovať ani elektrickú energiu ani plyn, len palivové drevo, pelety alebo akýkoľvek iný druh paliva.

Ktorý režim je lepšie vybrať

Pri navrhovaní vykurovacieho systému súkromného domu je potrebné rozhodnúť o:

• typ obehu (môžu sa použiť samospúšťacie systémy alebo jednoducho inštalovať obehové čerpadlo);
• spôsob zapojenia (používa sa jeden alebo dva potrubné systémy).

Porovnanie vykurovacích systémov s núteným a gravitačným obehom

Podľa názvu je jasné, že v systéme s vlastným prúdom dochádza k cirkulácii bez pomoci čerpadla. Jeho pohyb sa vyskytuje v dôsledku sklonu napájacích a spätných potrubí.

Pohyb chladiacej kvapaliny je nasledovný:

• kotol ohrieva vodu, rozširuje sa a časť je stlačená pozdĺž stúpačky;
• potom kvôli roztečeniu rúrok sa chladiaca kvapalina presunie na radiátor, ohrieva ju a vypustí sa späť do kotla.

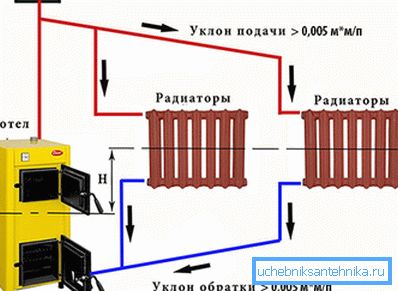

Schéma pripojenia vykurovacieho systému s prirodzenou cirkuláciou vyžaduje:

• prísne dodržiavanie svahov stačí zabezpečiť rozdiel v poradí 3 až 5 mm na 1 m dĺžku;
• používanie veľkých priemerov rúr, v dôsledku toho je systém oveľa inerciálnejší ako napríklad centralizovaný náprotivok.

Venujte pozornosť! Ak porovnáme množstvo chladiacej kvapaliny vo vykurovacom systéme s čerpadlom a pri gravitačnom toku, ukáže sa, že v prvom prípade jeho množstvo je 2,5-3,5 krát viac (kvôli väčšiemu priemeru potrubia).

Použitie obehového čerpadla vám umožňuje:

• zabezpečiť stály tlak v systéme a zabezpečiť stabilnú cirkuláciu chladiacej kvapaliny;
• používať rúry menšieho priemeru, tým sa zníži požadované množstvo chladiacej kvapaliny.

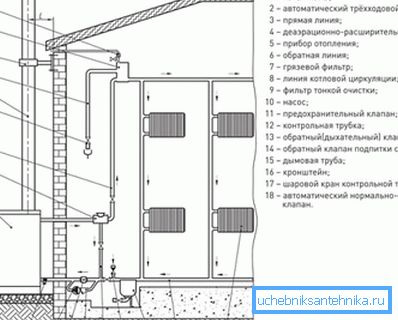

Pri súkromnom dome je tiež možné mať kombinovaný ohrev okruhu - v normálnom režime čerpadlo cirkuluje chladiacu kvapalinu a po vypnutí elektriny bude práca zabezpečená sklonom potrubia. Pri tomto spôsobe organizácie vykurovacieho systému sa pred kotolom preruší obtok a na ňom je inštalované čerpadlo. Pomocou 2 kohútikov je možné ho kedykoľvek vypnúť.

Populárne schémy

Zorganizovať kúrenie v dome niekoľkými spôsobmi:

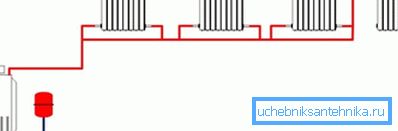

• verzia s jedným potrubím - cena v tomto prípade je minimálna, ale z hľadiska efektívnosti to nie je najlepšia voľba. Všetky radiátory sú zapojené do série, to znamená, že chladiaca kvapalina na poslednú batériu v kruhu je dostatočne chladná. Táto možnosť sa môže zohľadniť pri vykurovaní malého súkromného domu;

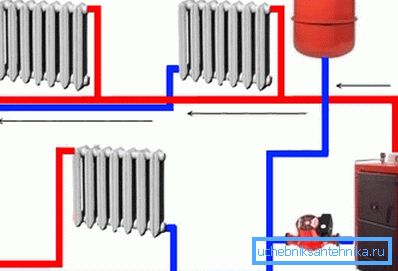

• dvojstupňový prietok a výboj sú oddelené, to znamená, že chladená chladiaca kvapalina nie je zmiešaná s prívodom z kotla;

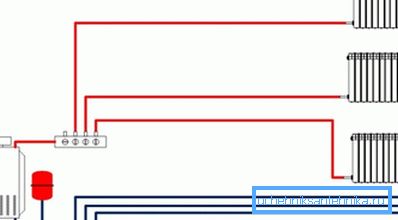

• pomocou kolektora - vykurovacie spojenie zabezpečuje individuálne napájanie a odstránenie chladiacej kvapaliny pre každý radiátor.

Venujte pozornosť! Pri použití vykurovacieho kolektora sa náklady na materiál zvyšujú, pretože potreba rúr je maximálna. Ale je možné regulovať teplotu v dome v širokom rozsahu.

Vykurovací systém je možné pripojiť aj vertikálne alebo horizontálne:

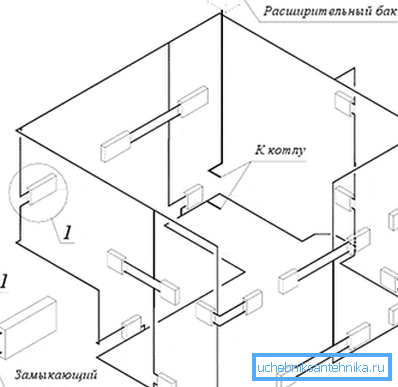

• s vertikálnym vedením je napájanie organizované pozdĺž niekoľkých stúpačov, na každom poschodí alebo niekoľko radiátorov je pripojených k stúpačke;

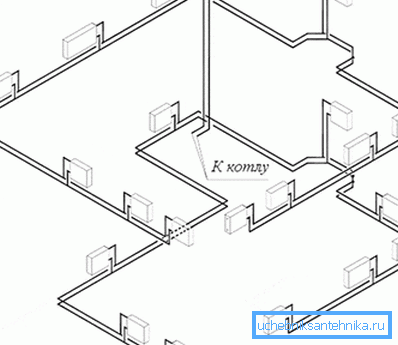

• s horizontálnou distribúciou je stúpanie iba 1. Horizontálne potrubia malého priemeru sú položené pozdĺž obvodu každého poschodia.

Je možné klasifikovať vykurovacie systémy v smere pohybu chladiacej kvapaliny:

• mŕtvy koniec - takzvané systémy, v ktorých sa chladiaca kvapalina po prechode batériou začína pohybovať iným smerom;
• priechod - voda sa pohybuje rovnakým smerom ako pred akumulátorom.

Ak je všetka práca vykonaná vlastnými rukami, potom pre uľahčenie spustenia vykurovacieho systému je lepšie zastaviť na možnosť s hornou náplňou. V tomto prípade bude musieť potrubie dodávať do podkroví. To trochu komplikuje údržbu, ale riziko letovej prevádzky je minimálne.

O výkonnosti

Pokyny na inštaláciu kúrenia v súkromnom dome zahŕňajú niekoľko bodov:

• inštalácia a pripojenie kotla;
• montáž stúpačiek;
• rozloženie podlahy;
• montáž a pripojenie radiátorov;
• skúška tesnosti

Z krokov uvedených samostatne je potrebné odlíšiť inštaláciu a pripojenie radiátorov. Ak nie sú dodržané pravidlá inštalácie chladiča alebo nie je zvolená možnosť pripojenia, účinnosť vykurovania sa môže výrazne znížiť.

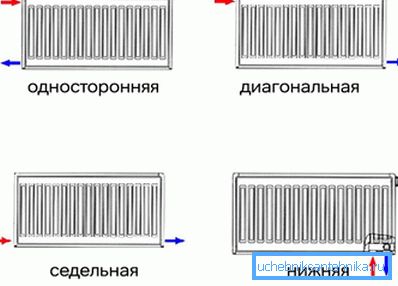

Možné možnosti pripojenia radiátorov:

• dno - je považované za najmenej účinné, v takom prípade sú napájacie a výtlačné potrubia pripojené k radiátoru v spodnej časti, existuje veľké riziko, že sa vzdialený koniec batérie jednoducho nezohrieva;
• jednostranne - z hornej časti sa dodáva horúca voda a chladiaca kvapalina sa vypúšťa z rovnakej strany, ale zospodu;
• sedlové potrubie je spojené so spodnou časťou batérie a voda je vypúšťaná z druhej strany radiátora;
• uhlopriečka z hľadiska účinnosti sa považuje za optimálnu.

sčítanie

Pre malý súkromný dom je optimálna schéma považovaná za kombinovaný jednorúrkový systém. To znamená, že za okolností vyššej moci sa práca nezastaví kvôli prirodzenému obehu. Informácie o ďalších režimoch kúrenia budú užitočné, ak budete potrebovať ohrievať veľkú oblasť. Informácie o ďalších možnostiach kúrenia budú užitočné, ak potrebujete ohriať veľkú oblasť.

Video sa zameriava na horizontálny jednokotúčový vykurovací systém.
