Čo je zmiešavací termostatický ventil používaný v domácich

V súčasnosti má mnoho majiteľov rodinných domov a bytových domov, na vykurovanie svojich domovov a na získanie nezávislého zásobovania teplou vodou, inštalovať autonómne vykurovacie systémy s vlastným vykurovacím kotlom. To umožňuje udržiavať príjemnú teplotu v dome počas celého roka, navyše nespornou výhodou takejto schémy je stála dostupnosť teplej vody v dome.

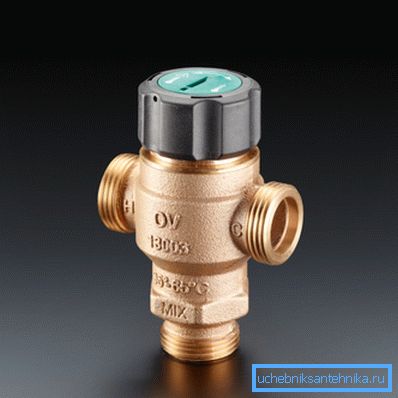

Prehľad termostatického zmiešavacieho ventilu

Princíp fungovania nezávislého vykurovacieho systému spočíva v tom, že pracovná tekutina, ktorá nepretržite prenáša teplo z kotla na vodné radiátory a rovnomerne ho distribuuje v celom objekte, cirkuluje okolo uzavretej slučky plynového, kvapalinového alebo tuhého vykurovacieho kotla. Rovnaký princíp sa vzťahuje na systém teplej vody, iba v tomto prípade nefunguje podľa uzavretého okruhu, ale podľa prietokového schémy, prenáša ohrievanú vodu z kotla na sanitárne sanitárne zariadenia.

Aby sa udržala teplota vody alebo inej chladiacej kvapaliny v systéme na určitej úrovni, používa sa automatické zariadenie, ktoré sa nazýva termostatický zmiešavací ventil pre zásobovanie teplou vodou a autonómne vykurovacie systémy.

Hlavné funkcie termostatického ventilu

Hlavným účelom trojcestného termostatického miešacieho zariadenia je stabilné udržiavanie nastavenej teploty pracovnej kvapaliny (voda, nemrznúca zmes alebo iné chladiace médium) v systémoch samostatného vykurovania a teplej vody.

Dodržiavanie tejto podmienky pri inštalácii domácej inžinierskej komunikácie s vlastnými rukami pomáha riešiť niekoľko nasledujúcich úloh:

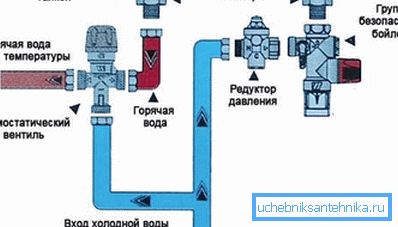

1. Voda v okruhu vykurovania sa môže ohriať na teplotu +95 ° C, čo môže viesť k popáleninám pri otvorení kohútikov spotrebičov a za prítomnosti zmiešavacieho ventilu, jeho teplota bude mať konštantnú hodnotu nie vyššiu ako +60 ° C.
2. Nízke teploty v spätnom vykurovacom okruhu môžu spôsobiť vznik kondenzácie., Inštalácia trojcestného ventilu umožňuje zvýšiť teplotu vody v spiatočke na odporúčanú hodnotu.
3. Pridanie studenej vody do prívodu teplej vody priamo pred spotrebičmi ušetrí až 25% paliva alebo elektriny, ktoré sa vynakladajú na vykurovanie.

Tip! Okrem hlavného ohrevu vykurovacieho telesa a teplej vody na domáce použitie sa takéto zariadenia odporúčajú používať aj v domácich systémoch podlahy s teplou vodou.

Technické špecifikácie

V normálnom režime môže termostatický rozdeľovač fungovať bezchybne už niekoľko rokov a správne vykonávať jeho funkcie, pričom existuje niekoľko modelov týchto zariadení, ktoré sa navzájom líšia svojimi parametrami a druhom závitového pripojenia na pripojenie k okruhu kúrenia alebo vody.

Podľa návodu na použitie majú v závislosti od konkrétneho modelu moderné trojcestné zmiešavacie termostatické ventily nasledujúce technické charakteristiky:

1. Prípad zariadenia je vyrobený z vysoko kvalitného mosadze alebo bronzu, ktorý je chránený niklom a chrómom a dekoračným pokovovaným galvanickým povlakom.
2. Maximálny prípustný tlak v systéme kúrenia alebo horúcej vody je 10 kg / cm ?.
3. Maximálna prípustná teplota chladiacej kvapaliny je: pre vykurovacie kotly - 95 ° C; pre solárne panely a ohrev vody solárne stanice - 110 ° С.
4. Rozsah ručného nastavenia teploty pracovnej kvapaliny v závislosti od konkrétneho modelu môže byť v nasledujúcich medziach od 20 do 60 ° C.
5. Typ závitového pripojenia v závislosti od modelu môže mať tieto typy: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
6. Nominálna výkonnosť v prevádzkovom režime sa môže pohybovať od 1,6 do 2,5 m / hod.

Tip! Na prvý pohľad sa cena tohto zariadenia môže zdať dosť vysoká, ale vzhľadom na úsporu paliva a spotreby elektrickej energie, náklady na jeho nákup sa môžu splatiť počas 1-2 rokov.

Vnútorná štruktúra a princíp činnosti

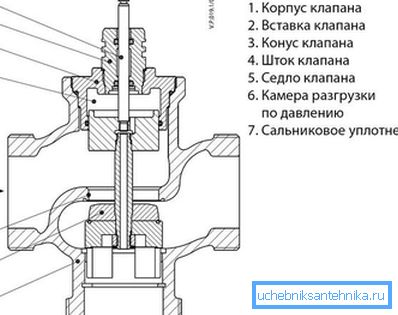

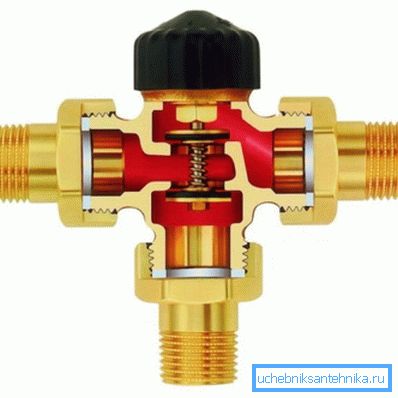

Konštrukčne je termostatický zmiešavací ventil odliateho kovového telesa vyrobeného z mosadze alebo bronzu, ktorý má tri závitové vedenia pre pripojenie na potrubie. Vo vnútri je tepelne citlivý prvok, pohyblivá tyč a pružinový ventil, ktorý môže hermeticky priliehať k jednému z dvoch sedadiel.

Všeobecným princípom fungovania termostatického zmiešavacieho ventilu je to, že teplotne citlivý prvok sa zväčšuje v objeme pod vplyvom tepla a pohybuje sa pohyblivou tyčou, na ktorej je inštalovaný uzatvárací ventil.

1. Keď horúca voda prichádza z dolnej trysky, voľne vstupuje do správnej trysky, kým sa ovládací prvok nezohrieva na určitú teplotu.
2. Keď sa prvok citlivý na teplotu zahrieva nad vopred určenú teplotu, začne sa rozťahovať a ventil sa pohybuje nadol, čím sa vypne prívod horúcej vody z dolnej trysky a otvorí sa prívod studenej vody z ľavej dýzy.
3. Po zmiešaní v studenej vode a vyrovnávaní teploty sa teleso pracovného prvku demolácie stlačí a ventilová doska pod vplyvom pružiny prechádza do rovnakej polohy.

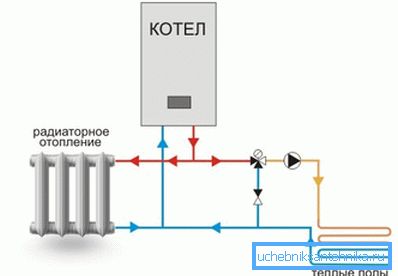

Venujte pozornosť! V systéme spätného okruhu vykurovacieho kotla sa inštalácia zmiešavacieho ventilu uskutočňuje v opačnom poradí: pri chladení chladiva sa do potrubia premiešava horúca voda z priameho napájacieho potrubia.

záver

Na záver treba poznamenať, že mechanický zmiešavací ventil je pomerne jednoduché a veľmi spoľahlivé zariadenie, ktorého fungovanie môže byť na prvý pohľad nepostrehnuteľné, ale jeho použitie pomôže predchádzať mnohým nepríjemným následkom v budúcnosti, takže jeho inštalácia by nemala byť zanedbávaná.

Ak chcete vizuálne posúdiť jeho prácu v akcii, môžete si pozrieť video v tomto článku, rovnako ako preskúmať ďalšie schémy zobrazujúce princíp jeho práce na tejto stránke.
