Wc sedlový ventil: ktoré verzie sú najspoľahlivejšie?

Všetky nádrže na vodu majú takú zložitú súčasť ako toaletný splachovací ventil. V súčasnosti existuje niekoľko odrôd tejto stránky. Pred zakúpením zariadenia alebo jeho opravou by ste o ňom mali vedieť všetko.

Priradenie uzla

Účel zariadenia je nasledovný.

1. Otvára a uvoľňuje vodu, keď je nádrž prázdna..
2. Zabraňuje toku vody po naplnení nádrže do požadovaného stupňa..
3. Blokovací prvok poskytuje konštantnú hladinu kvapaliny v nádrži., ak dochádza k poklesu tlaku vo vode. Ak tlak v systéme klesne alebo stúpne o 0,1 MPa, hladina vody by sa nemala meniť o viac ako 0,4 cm.

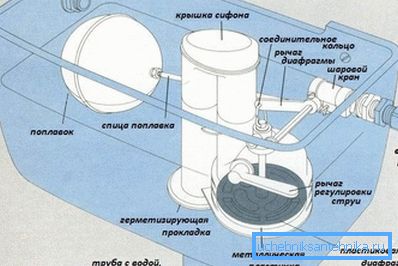

Všeobecný princíp fungovania toaletnej nádržky je.

1. Keď hladina kvapaliny v nádrži klesne pod prípustnú hodnotu, plavák sa znižuje a spúšťa, čím aktivuje páku.
2. Tlak na tlačnej tyči klesá. V dôsledku toho voda začne prúdiť do nádrže.
3. Zároveň plavák začína plavat nahor.
4. Po dosiahnutí určitej úrovne sa ventil zatvorí páčkou a voda sa zastaví.

Rôzne vzory plovákových prvkov závisia od mnohých typov drenážnych systémov a nádrží. Napríklad na záchode je spätný ventil a priamy náprotivok. Princíp ich práce je veľmi odlišný.

Typy ventilov pre nádrž

Uzávery záchodových misiek môžu byť vyrobené z kovu alebo plastu.

Výrobný materiál

Drahé modely drenážnych mechanizmov sú vyrobené z bronzu a mosadze. Tieto kovové zliatiny majú dobrú pevnosť a tuhosť, skoro nie sú náchylné na koróziu, odolné voči chemickým a mechanickým zaťaženiam.

Podľa návrhu môžu byť jednoduché oddelené jednotky (objemový a vypúšťací ventil) a zložité prefabrikované jednotky.

Venujte pozornosť! Pákové ventilové zostavy zo zliatin sú vyrábané len pre modely toaletných misiek "elitnej" triedy. Pre kategóriu "podnikanie" sú kovové uzatváracie a vypúšťacie prvky vyrobené oddelene od náplne výplne. To značne zjednodušuje systém, poskytuje mu univerzálnosť počas inštalácie a umožňuje opraviť komponenty samostatne.

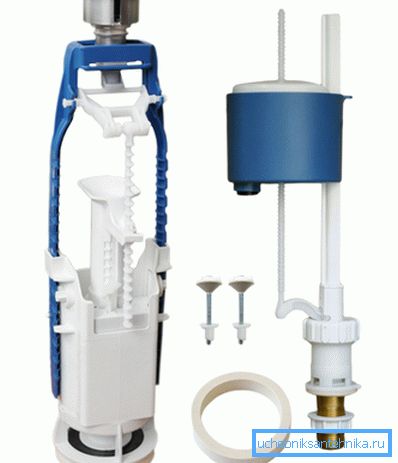

Najčastejšie toaletný cisternový ventil je vyrobený z plastu. Z kvality surovín, ako aj presnosť výroby prvkov závisí od celkovej ceny uzla. Inými slovami, existuje tu priamy vzťah - čím drahší je uzatvárací ventil nádrže, tým je odolnejší.

Konfigurácia zariadenia

Uzamykacie príslušenstvo nádrže má iba dve konfigurácie: môžete inštalovať buď samostatný alebo kombinovaný systém s vlastnými rukami.

1. Samostatný prívodný ventil pre toaletnú nádrž a analógové odtokové potrubie je následne namontovaný.
2. Vzájomné prepojenie týchto prvkov sa uskutočňuje iba cez vodu.
3. Plniaci prvok je jednoduchý uzol určitého tvaru, ktorý má plavák.
4. To, že pomocou ovládacieho tlaku pôsobí so zvýšením hladiny kvapaliny na ventile, zatvorí vodu.
5. Samostatný odtokový ventil toaletnej nádrže môže mať tlačidlo, pedále, trakciu atď.
6. Tento prvok má objemový krk. Spolu s ním spája vzduch alebo mechanický ventil. Prichádza cez trakčný systém alebo priamym nárazom (zdvíhanie, lisovanie).

Venujte pozornosť! Hlavnou výhodou oddelených odtokových jednotiek je schopnosť nahradiť alebo opraviť jednotlivé prvky. Táto okolnosť výrazne uľahčuje a znižuje náklady na prácu.

1. Kombinované mechanizmy, v ktorých sú plniace a vypúšťacie prvky umiestnené v rovnakom kryte a sú prepojené priamkou, zaručujú maximálnu bezpečnosť a spoľahlivosť prevádzky nádrže.
2. Je potrebné poznamenať, že takéto systémy sa ťažko opravia, navyše sú problematické konfigurovať.
3. Pokyn však upozorňuje, že s jemným nastavením bude tento uzol fungovať bezchybne.

Typy ventilov na dizajne

Celkovo existujú tri konštrukčné typy ventilov pre nádrže:

• croydonové ventily;
• membránové analógy;
• piestové zariadenia.

Zariadenia typu Croydon

Takéto ventily sú technologicky zastaralé, nachádzajú sa iba na modeloch sanitárnych zariadení z minulosti.

1. Zahŕňajú piest so sedlom, osou páky a telesom ventilu.
2. Voda sa napája a odreže piestom, ktorý sa pohybuje zvisle.
3. Ovláda svoju páčku plaváka.

Tento dizajn sa rýchlo vyčerpá. Preto v priebehu času ventil v toalete neprerušuje vodu, prúdi a vyteká z toalety.

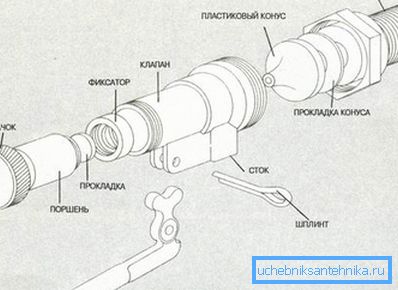

Pístové náprotivky

1. Vstupný ventil WC typu piestu má os vo forme páky.
2. Je upevnený v rozdelenom kolíku (vidlicovitý).
3. Keď sa páka pohybuje vodorovne, spôsobí pohyb piestu.
4. Pravidelne sa dotýka sedla. To reguluje tok vody do zásobníka.
5. Piest má na svojom konci tesnenie.
6. Keď sa spojí so sedlom, tesnenie zastaví tok vody.

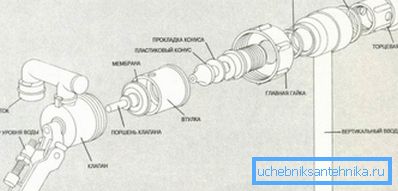

Moderné uzly s membránou

1. Takýto ventil v záchodovej miske namiesto tesnenia je vybavený membránou.
2. Vyrobte ich z gumy alebo silikónu.
3. Pri pohybe piestu pohybuje membrána.
4. Z tohto dôvodu v požadovanom momente zabraňuje toku vody do nádrže.

Podobné ventily sú najnovšie. Sú vybavené všetkými novými modelmi sanitárnych spotrebičov. Na základe toho stojí za to, aby ste sa podrobnejšie zaoberali membránovými zariadeniami.

Poskytujú najrýchlejšie naplnenie nádrže vodou a jej prekrývanie. Na základe kvality lokality a presnosti jej nastavenia môže byť proces prijímania kvapaliny a jej vypúšťanie tichý alebo veľmi hlasný.

Venujte pozornosť! Hlavnou nevýhodou membránového typu ventilov je to, že pre ich efektívnu prevádzku v inštalačnom systéme by nemali dôjsť k významným tlakovým poklesom. Ich hodnota by nemala presiahnuť 0,1 MPa.

Okrem toho, aby mechanizmus fungoval normálne a čo najdlhšie, je dôležité, aby voda v sieti bola čistá.

Ako funguje membránový ventil

Hlavné fázy prístroja sú uvedené nižšie.

Prvá fáza

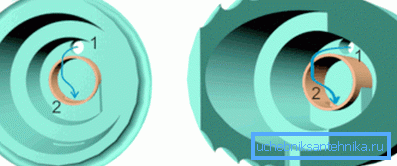

1. V prvej fáze je ventil otvorený. Počas toho vniká voda do nádrže. Membrána, ktorá sa podriadila smeru prúdenia kvapaliny, sa pohybuje. Preto môže nádrž naplniť vodu bez prekážok.
2. Spočiatku kvapalina prúdi len do predbežnej časti.
3. Aby sa dostala priamo do nádrže, v tomto oddelení je špeciálna diera. Tento proces je podobný procesu, ktorý sa uskutočňuje v nádržiach vybavených tyčovými ventilmi, avšak na piest sa natiahne membrána.
4. V nej je lúmen, cez ne prechádza plastová tyč. Má tiež lúmenovú časť s hrúbkou 1 mm. Vďaka nemu voda čiastočne prúdi do plniacej časti.
5. Keď je plavák v zníženom stave, v piestu sa vytvorí malý otvor s priemerom iba 0,5 milimetra. Prostredníctvom neho preteká malé množstvo kvapaliny do nádrže.
6. Vzhľadom na podobný princíp fungovania membránového ventilu vzniká rovnaký tlak v predbežných a plniacich úsekoch a v časti nádrže za nimi. To je základný rozdiel medzi takýmto mechanizmom a protikusom, ktorý má tyčový ventil.

Druhá fáza

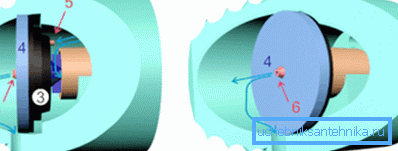

1. V tomto štádiu voda vstupuje do zásobnej nádrže, pričom súčasne pláva float.
2. Proces tiež zvyšuje úroveň stonky s gumovým tesnením.
3. Tesnenie upcháva otvor.
4. Pri nasledujúcom pohybe tyče sa piest s membránou pritláča na sedlo. Plniaca časť je teda zapečatená.

Na základe skutočnosti, že tlak vody v plniacej časti nádrže súvisí s tlakom vyskakovacieho plováku, membrána je veľmi pevne pritlačená k sedlu. To zabraňuje toku vody do zásobníka.

Tretia etapa

1. Treťou etapou je vypúšťanie vody po použití záchodovej misy.
2. V tom okamihu, keď kvapalina spadne z nádrže a prúdi do misy záchodovej misy, tlakový efekt plaváka na tyči zmizne.
3. Otvor v piestu v tomto čase nepresahuje tyč. Na tomto základe a v plniacej sekcii tlak prudko klesá.
4. Tlak zostáva iba z vodovodného systému a pôsobí na piest s membránou a pohybuje sa smerom k boku.
5. Vďaka tomu odtokový mechanizmus opäť vstupuje do prvého stupňa.

záver

Konštrukcia vypúšťacieho systému vrátane jeho ventilu má veľký význam pre účinnosť a spoľahlivosť záchodovej misy. Pri výbere sanitárneho zariadenia nezabudnite zabezpečiť, že je vybavený svojim moderným modelom.

Videá v tomto článku obsahujú veľa ďalších informácií.
