Rámček pre sprchovú vaničku: spoľahlivá podpora pre sprchu

Pri montáži sprchovej kabíny vlastnými rukami sa často stretávame s problémami spôsobenými nekvalitnými komponentmi. A keďže rám pre paletu je jedným z najdôležitejších prvkov celej konštrukcie, zvýšené nároky na jej spoľahlivosť.

Nižšie vám povieme, na čo by ste mali venovať pozornosť pri nákupe rámčeka na palety, a tiež vám poskytne niekoľko tipov, ako sami vytvoriť a nainštalovať.

Špecifikácie rámu

Účel a konštrukcia

Sprchová vanička je široká a relatívne plytká nádoba, ktorá sa používa na zber tečúcej vody a jej presmerovanie na kanalizačný odtok. Súčasne značná časť palety spolu s malou hrúbkou materiálu, z ktorého je vyrobená, značne komplikuje jeho použitie. Pri zaťažení spodné ohyby vedú k deformácii celej konštrukcie, ako aj k zničeniu antikorózneho povlaku.

Okrem toho, aby sa zabezpečila účinná drenáž, musí byť panva inštalovaná takým spôsobom, aby vypúšťací otvor bol umiestnený nad vchodom do stúpačky kanalizácie. Z tohto dôvodu je potrebné ho nad úrovňou podlahy zdvihnúť približne o 100 mm, čo sa nedá robiť bez ďalších zariadení.

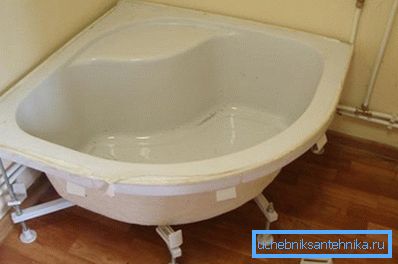

Takýmto zariadením je rám.

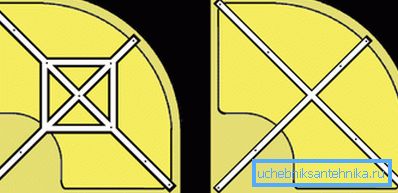

• za prvé, poskytuje paletu potrebnú podporu. V závislosti od konfigurácie môže byť rám umiestnený buď len okolo obvodu, alebo aj pod dnom. Druhá možnosť je vhodnejšia najmä pre široké modely: priečne vystužovacie rebrá poskytujú požadovanú stabilitu.
• Po druhé, nožičky rámu umožňujú zdvihnúť paletu nad podlahu do požadovanej výšky. Zároveň sa hmotnosť konštrukcie mierne zvyšuje, čo znamená, že zaťaženie podlahy sa nezvyšuje, čo je veľmi dôležité pri vybavovaní sanitárnych zariadení v budovách z ľahkých materiálov.

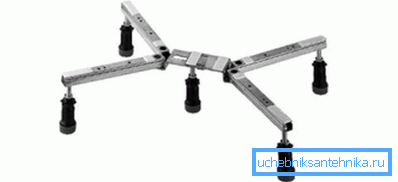

• tretina, dizajn väčšiny rámov vám umožňuje upraviť dĺžku nohy. Vďaka tomu môžeme paletu rýchlo zarovnať na rovinu, čo je predpokladom pre efektívne využitie sprchy.

Venujte pozornosť! Sprchový kút musí stáť dokonale rovnomerný, inak sa vyskytnú problémy s vypúšťaním vody a dvere v koľajniciach sa začnú zaseknúť v dôsledku sklonu. Pri inštalácii bezrámových paliet sa zarovnanie vykoná nalievaním väzby na vybranej ploche.

Konštrukcia takýchto zariadení je celkom jednoduchá:

• Základ sa skladá z niekoľkých oceľových pásov, ktoré sú spojené buď zváraním alebo pomocou uholníkov.
• Na koncoch lamiel a na priesečníkoch sú vytvorené závitové otvory, do ktorých sú inštalované dostatočne silné (10 mm a viac) skrutky.

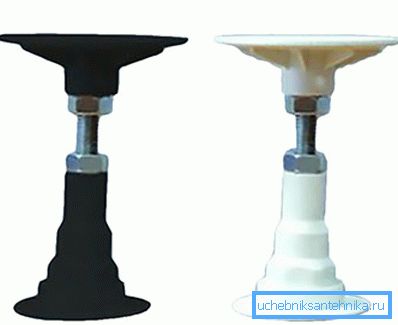

• Na koncoch skrutiek sú upevnené nožičky z odolného plastu. Vo vnútri nohy sú tiež závitové, ktoré vám umožňujú nastaviť polohu rámu.

Odporúčania pre výber

Napriek tomu, že cena takýchto výrobkov je relatívne nízka, musia byť veľmi starostlivo zvolení. Dôvodom je skutočnosť, že vykonávajú veľmi dôležitú funkciu: ak sa rám zlomí, jeho náhrada bude spojená s veľmi vážnymi nákladmi na prácu, pretože kabína bude musieť byť takmer úplne demontovaná.

Pri výbere modelu je potrebné dbať na nasledujúce nuansy:

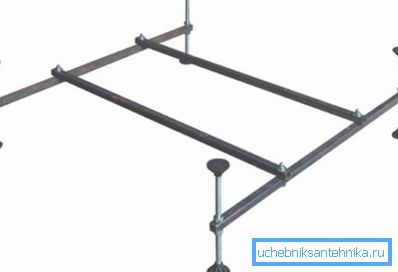

• Prvým je konfigurácia podporných nosníkov. Je žiaduce, aby boli umiestnené nie okolo obvodu palety, ale pod jej základňou. Takže zaťaženie, ktoré človek stojí na dne, bude distribuovaný rovnomernejšie.
• Hrúbka rúrok je tiež veľmi dôležitým faktorom. Najlepšie je nakupovať modely vyrobené z tvarovanej rúrky s rozmermi najmenej 20 x 40 mm: tieto sa nebudú ohýbať.
• Venujte pozornosť kvalite kovu. Je veľmi dobré, ak sú všetky časti pokryté antikoróznou farbou: takže si budeme istí, že dokonca aj v podmienkach vysokej vlhkosti nebude štruktúra hrdzavá.

Tip! Zvláštna pozornosť sa venuje kvalite spracovania zvarov, pretože tu sa najprv objaví hrdza. Ak existuje aj najmenšia pochybnosť, pred inštaláciou je opodstatnené zaobchádzať s problémovými oblasťami s ochrannou látkou znova.

• Nakoniec by ste mali skontrolovať nohy a ich upevňovacie body. Časti musia byť zaistené dostatočne tesne, ale bez zbytočného namáhania a na nosidlách by sa nemali vyskytovať trhliny alebo iné chyby.

Výroba a inštalácia

Ako vytvoriť rámček

Spravidla získavame nosné konštrukcie spolu so samotnou sprchovou vaničkou. V ideálnom prípade by mali obidve časti vyrobiť ten istý výrobca - takže súlad veľkosti bude čo najpresnejší.

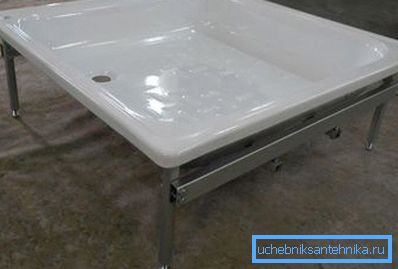

Avšak niekedy je dosť ťažké nájsť vhodný produkt, alebo model, ktorý potrebujete, je neprimerane drahý. V tomto prípade je možné rám vytvoriť sami.

Na výrobu budeme potrebovať:

• Zváracie zariadenie.
• Bulharský s rezacím kotúčom na oceli.
• Vŕtačky a vrtáky rôznych priemerov.
• Závity na rezanie vnútorného závitu.
• Oceľové profilové rúry (štvorcové 40 x 40 mm alebo obdĺžnikové 20 x 40 mm).
• Plastové dýzy na nohách.
• Oceľové tyče so závitom.

Prácu vykonávame takto:

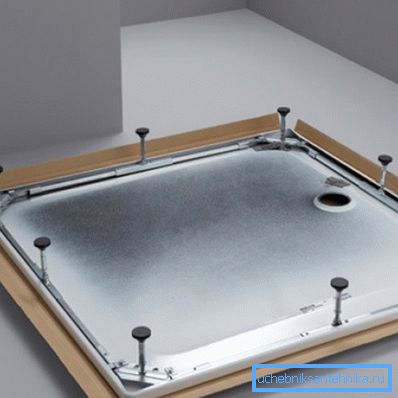

• Najprv sme vytvorili výkres nášho budúceho dizajnu. Ak potrebujeme rám pod sprchou 90x90 cm, potom najjednoduchší spôsob, ako vytvoriť krížovú oporu s rozmermi približne 80 x 80 cm s výstužnými vložkami.
• Z potrubia odrežeme úlomky požadovanej dĺžky a dôkladne ich očistíme od hrdze.

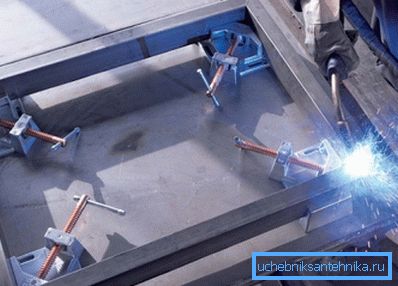

• Polotovary položíme na zvárací stôl a zvárame ich tak, aby boli umiestnené prísne horizontálne. Je veľmi dôležité kontrolovať absenciu odchýlok v prípade, keď robíme neregulovaný rámec.
• Ak nemáte skúsenosti s zváraním, môžu byť súčasti skrutkované spolu. Je potrebné mať na pamäti, že prvky budú v rôznych rovinách.

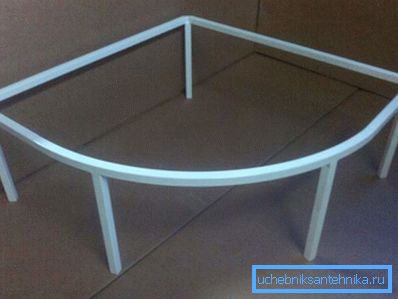

• Nohy - najťažšie. Pre jednoduchú konštrukciu stačí zvárať dno pod uhlom 90 °⁰ krátke dĺžky profilového potrubia. Ak potrebujeme výškové nastavenie, potom v rúrkach vyvŕtavame otvory, v ktorých sme narezali vlákna, a potom sme skrutky dotiahli.

• Na konce koncov nožičiek alebo na otočné nastaviteľné plastové podpery.
• Všetky zvary sú starostlivo vyčistené a potom získanú časť spracujeme pomocou antikoróznej farby.

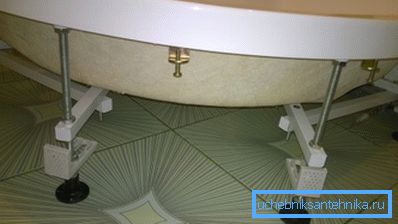

Ako nainštalovať paletu na rám

Proces inštalácie palety na ráme (nezáleží na tom, v továrni alebo v domácnosti) nepredstavuje žiadne ťažkosti:

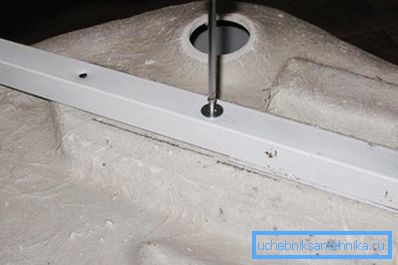

• Ak sú na spodnej časti palety montážne otvory alebo špeciálne otvory, otočte ho a upevnite rám na spodnej strane skrutkami. V opačnom prípade bude paleta jednoducho položiť na podložku, niekedy - s použitím tesniaceho materiálu.
• Potom nainštalujte nožičky rámu na vybranú plochu podlahy. Povrch by mal byť rovnomerný a čo najpresnejší.
• Pomocou kľúča otočte nastavovacie skrutky na nohách, kým sa panvica nainštaluje úplne rovno. Proces je riadený jednou alebo viacerými úrovňami.
• Po dokončení inštalácie namontujeme dekoratívne pásy na bočné podpery palety. V domácom dizajne na tento účel môžete predbežne urobiť niekoľko montážnych otvorov.

záver

Ako vidíte, vyššie uvedená inštrukcia je dosť jednoduchá na sebarealizáciu. Samozrejme, je ťažšie vytvoriť rám pre paletu ako jednoducho použiť hotovú, ale ak je to potrebné, táto úloha sa dá urobiť dobre.

Pre podrobnejšie štúdium opísaných techník stojí za to sledovať video v tomto článku.
