Návrh kanalizácie - hlavné črty tohto typu práce
Je nemožné si predstaviť moderné bývanie bez kanalizácie, zatiaľ čo je veľmi dôležité robiť všetko v súlade so stavebnými predpismi, aby bolo počas prevádzky čo najmenej problémov. Navrhovanie odpadových vôd v súkromnom dome má množstvo funkcií, o ktorých sa bude diskutovať v tomto článku.
Podľa jednoduchých usmernení môžete vytvoriť efektívny systém likvidácie odpadu sami.
Hlavné kritériá, ktoré musí projekt spĺňať
Návrh vodovodných a kanalizačných systémov musí spĺňať rôzne normy a požiadavky, dizajn je okrem toho usporiadaný s ohľadom na niekoľko dôležitých kritérií:
| Dodržiavanie regulačných dokumentov | Všetky komunikácie by mali byť usporiadané v súlade s normami SNiP a existuje niekoľko nariadení, z ktorých každá upravuje určitú časť systému. Najjednoduchším spôsobom je koordinovať projekt s odbornými špecialistami, aby sa minimalizovala možnosť chýb a nesprávnych výpočtov, pretože bude v budúcnosti oveľa ťažšie ich odstrániť. |
| Výber kvalitných komponentov a príslušenstva | Je veľmi dôležité používať len tie materiály a prvky, ktoré sú zaručené, že budú slúžiť dlhé roky. Dokonca aj najkvalifikovanejšia inštalácia nezaručuje trvanlivosť systému, ak sa používajú výrobky s nízkou kvalitou, takže nízka cena by v žiadnom prípade nemala byť rozhodujúcim faktorom pri výbere |
| Príslušný dizajn kanalizačných sietí | Ak vykonávate všetky potrebné činnosti na vypracovanie dokumentácie vlastnými rukami, je dôležité vypočítať optimálny priemer každého potrubia, zvoliť konfiguráciu systému, pokúšať sa dodržiavať všetky odporúčania, ktoré budú popísané v nasledujúcej kapitole |
| Správna montáž a kontrola systému | Vďaka širokej distribúcii výrobkov z plastu odolného proti nárazom sa návod na montáž kanalizačnej siete stal čo najjednoduchším, je však tiež dôležité robiť prácu veľmi starostlivo, zabrániť deformácii prvkov a poškodeniu tesniacej gumy. Po montáži je systém povinný skontrolovať tesnosť. |
Čo potrebujete vedieť pri vytváraní projektu
Je dôležité pochopiť, že všetky komunikácie sú rozdelené na interné a externé. Každú z týchto častí budeme podrobnejšie preskúmať, aby sme túto tému zverejnili čo najpodrobnejšie.
Domáce kanalizácie
Táto časť zahŕňa všetky časti systému, ktoré sa nachádzajú v priestoroch.
Návrh zásobovania vodou a odpadových vôd v tomto štádiu sa realizuje v súlade s týmito odporúčaniami:

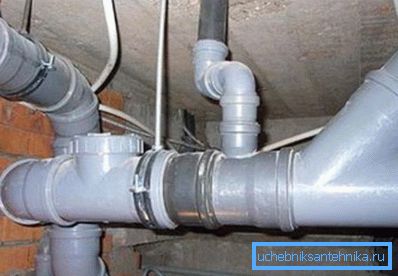

- Veľmi dôležitým faktorom je dodržanie optimálneho sklonu potrubí, pretože systémy sú samonasávacie. Príliš malý uhol vedie k stagnácii odpadových vôd a príliš veľké vedie k zrýchlenej adhézii pevných častíc na stenách rúr, čo môže viesť k zablokovaniu, pričom boj proti nemu sa môže stať veľmi veľkým problémom počas prevádzky.
Venujte pozornosť! Pri priemere rúrky 5 cm by mal byť sklon 5 cm na 1 meter, ak je priemer 100-110 mm, potom je dosť 2 cm na meter potrubia. Ukazovatele by sa nemali veľmi meniť, navyše akékoľvek prechody gradientu sú veľmi nežiaduce, pretože tieto oblasti sú potenciálne nebezpečné pre zablokovanie. Ale na krátkych úsekoch kanalizačných potrubí môže byť svah viac.

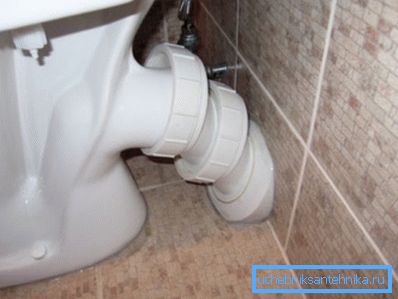

- Toaleta by mala byť pripojená k stúpačke s oddeleným pripojením. Toto po prvé znižuje pravdepodobnosť zablokovania v čo najväčšej možnej miere a po druhé, ak sú k zátoke so záchodom pripojené nejaké ďalšie prvky, voda bude počas vypláchnutia vytekať zo všetkých sifónov a nepríjemný zápach bude neustále vniknúť do miestnosti.

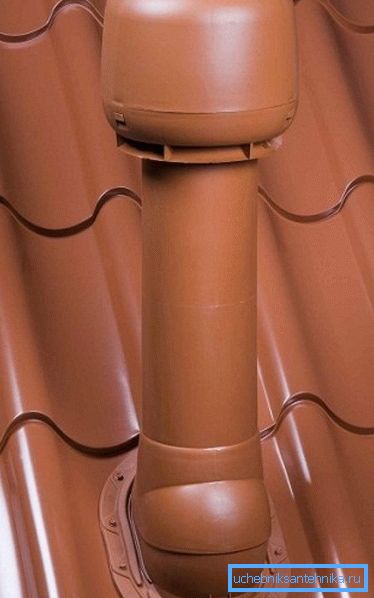

- Inštalácia systému vetrania splaškov je veľmi dôležitá, jeho neprítomnosť môže viesť k nepríjemným pachom v miestnosti a vyprázdňovaniu sifónov kvôli vzniku nadmerného vákua v systéme. Tento systém by nemal byť pripojený k všeobecnému vetraniu, musí byť oddelený na strechu, inštalovať prevzdušňovač, aby sa zabránilo vniknutiu zrážok do systému.

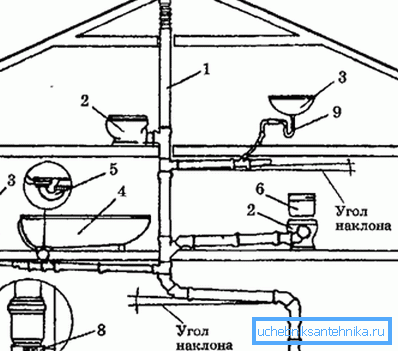

- Pri navrhovaní kanalizačných sietí je dôležité pamätať si na správne poradie spojovacích prvkov na stúpačke. Aby sa zabránilo problémom, záchod by mal byť pripojený pod všetky prvky. Je to veľmi dôležitý bod, na ktorý by ste mali venovať osobitnú pozornosť, inak v priebehu prevádzky budete musieť čeliť mnohým problémom.
Pamätať! Ak je v systéme toaleta, minimálny priemer rúrky nesmie byť menší ako 100 mm. Ak nie je toaleta, urobí to potrubie s priemerom 50 mm.

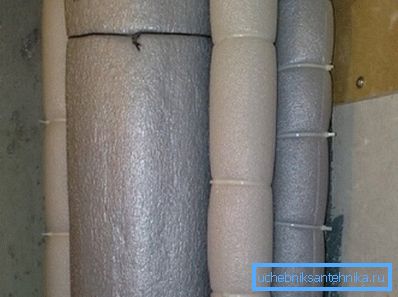

- Je veľmi dôležité urobiť zvukotesnú úpravu stúpačov, najjednoduchšou možnosťou je inštalácia potrubia zo sadrokartónu, zatiaľ čo vnútorné dutiny môžu byť utesnené minerálnou vlnou. Nezabudnite, že na spodku stúpačky by mal byť revízny poklop, ktorý vyžaduje ľahký prístup v prípade problémov.
- Projektovanie vodovodných a kanalizačných systémov sa najlepšie uskutoční konzultáciou s odborníkmi, takže si môžete byť úplne istí správnosťou práce.
Externé komunikácie

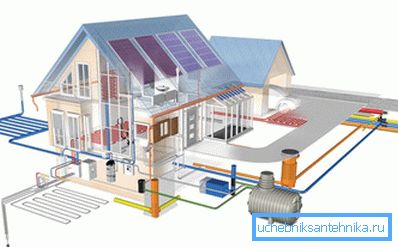

Návrh vonkajších sietí vodovodov a odpadových vôd má niekoľko charakteristických vlastností:

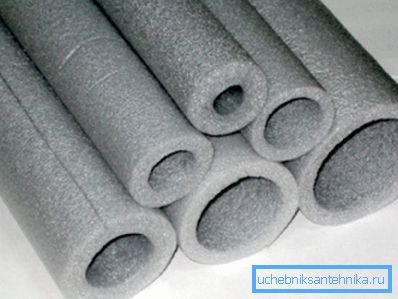

- Miesto odstránenia potrubia z domu je veľmi dôležité, malo by byť umiestnené pod bodom mrazu na zemi. Hĺbka zmrazovania sa líši v závislosti od oblasti, čo je podrobnejšie opísané v samostatnom článku o tomto zdroji, ak nie je možné prehĺbiť komunikáciu týmto spôsobom, potom je potrebné použiť špeciálne izolátory pre potrubia, ktoré je možné zakúpiť v akomkoľvek inštalátore.
- Návrh vonkajších inžinierskych sietí odpadových vôd závisí od toho, aké komunikácie sa budú používať. Najjednoduchšou a najefektívnejšou možnosťou je centralizovaný systém, ak tam nie je, je potrebné buď vybudovať studne alebo inštalovať septik.
- Zariadenia na úpravu by mali byť umiestnené aspoň 30 metrov od vodného zdroja a nie menej ako 5 metrov od domu, lepšie je, ak je tento indikátor 10 metrov.
- Návrh vonkajších kanalizačných sietí zahŕňa výpočet približných zaťažení systému, ak prechádza pod priechod, je dôležité, aby všetky prvky boli odolné voči zaťaženiu, v niektorých prípadoch je najlepšou možnosťou liatinové alebo azbestocementové rúry.

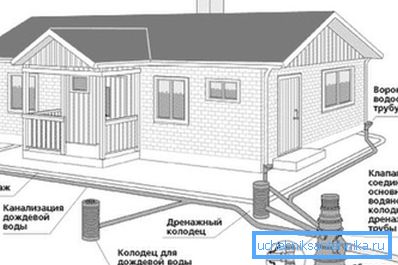

- Ak vyvíjate projekt búrkovej kanalizácie, stojí za to poznamenať, že sa nedá prehĺbiť pod bod mrazu, hlavne je zabezpečiť kompetentné vypúšťanie vody, takže počas mrazu je systém úplne prázdny, čo ho ochráni pred poškodením.
záver
V skutočnosti je dôležité dôkladne pochopiť túto otázku, video v tomto článku vám pomôže pochopiť niektoré z funkcií. Po preskúmaní sa budete lepšie orientovať v posudzovanej téme a budete schopní sami vykonať návrh kanalizácie (pozri tiež článok Pripojenie záchodovej misy do kanalizačného systému - zvážte kľúčové techniky).
