Mechanizmus toalety a jej typické problémy

V tomto článku sa musíme oboznámiť s tým, ako je usporiadaná odtoková nádrž. Budeme študovať zariadenie zastarané a moderné návrhy. Okrem toho sa budeme zaoberať typickými problémami mechanizmov nádrže.

Tak choď.

Zoznam uzlov

Je to viac ako malé.

1. Na plnenie nádrže sa používa plniaci mechanizmus záchodovej misy (tiež známy ako plniaci ventil). Pri vypúšťaní sa otvorí; keď stúpne na určitú úroveň vody, zatvorí tok.
2. Mechanizmus splachovania toaletnej misy (vypúšťací ventil) je zodpovedný za odvodnenie. Jeho úloha - po stlačení tlačidla, páky alebo trhnutia reťaze, aby sa celý objem vody vyčerpal maximálnou rýchlosťou.

Mimochodom: takzvané mechanizmy dvojitého odtoku v jednom z režimov umožňujú stráviť len zlomok objemu nádrže, čím sa šetrí voda.

1. Zásobník nádrže s policou musí zabezpečiť tesnosť pri vypúšťaní. V moderných kompaktoch je táto funkcia priradená prstencovitej manžety z mäkkej gumy.

Vstupný ventil

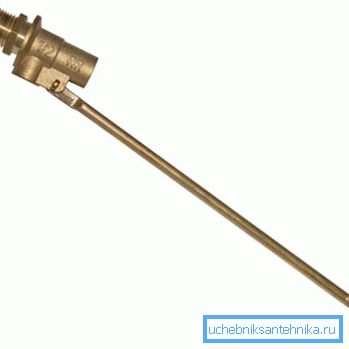

Mosadz s nosníkom

Najstarší štrukturálne, ale doposiaľ používaný plniaci mechanizmus pre toaletu - mosadzný ventil s hlavňou, kolískou, plavákom a gumovým tesnením.

Princíp jeho fungovania možno ľahko pochopiť rozobratím tohto zariadenia:

• Keď hladina vody stúpa, výklopný plavák vytiahne dlhé rameno kĺbového ramena nahor, pričom stlačí sudo s tesnením ku kužeľovej tryske a vypne vodu.
• Keď je vypúšťanie plováku spúšťané, hlavica otvára trysku.

Takýto jednoduchý systém má však niekoľko špecifických problémov.

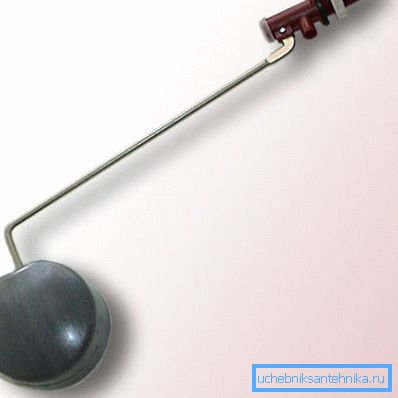

Plast s jarmo

Vzhľadom na lacnejšie plasty v porovnaní s mosadzou je cena tohto typu ventilu o niečo nižšia.

Návrh však prešiel minimálnou zmenou.

• Nastavenie výkyvného ramena sa nevykonáva nútenou deformáciou, ale nastavovacou skrutkou.
• Voliteľne pridané prevrátenie float. Keď sa dosiahne určitá hladina vody, náhle zmení svoju pozíciu, čím zablokuje vodu, nie postupne, ale okamžite.

K vyššie uvedeným problémom starého mechanizmu boli pridané príbuzné nízkej mechanickej pevnosti plastu. Zvyčajne sa kolík neroztrhá a nerozlomí sa s hrdzou, ale postupne rozširuje otvory v tele ventilu a vypadne z neho. Pokyny na vyriešenie tohto problému sú, bohužiaľ, obmedzené na výmenu celého ventilu.

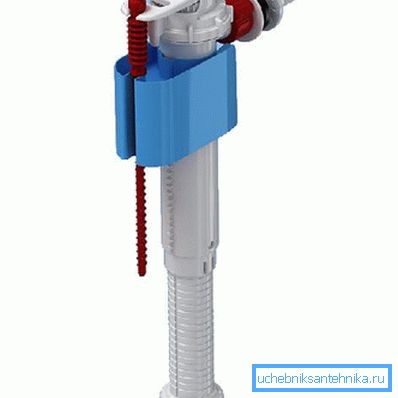

S plovákovým vodítkom

Moderný plavákový mechanizmus pre toaletnú misu môže získať najrôznejšie formy a konštruktívne popravy. Kľúčovým rozdielom od bežných produktov zo Sovietskeho zväzu je, že plavák sa pohybuje pozdĺž vertikálneho vodítka.

Aké sú výhody takéhoto rozhodnutia:

1. Plniaci ventil zaberá minimálny priestor na toalete.
2. Posun plaváka v horizontálnej rovine nie je možný. Ak je to tak, plavák už nemôže prekážať fungovaniu odtokového ventilu.

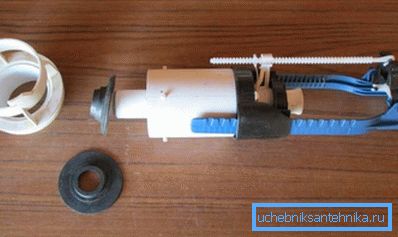

Nastavenie hladiny plováku, pri ktorom sa voda prekrýva, sa vykonáva pomocou skrutkového mechanizmu. Vysokokvalitné silikónové podložky sú už desiatky rokov. Jediným problémom zostáva piesok blokujúci ventil, ktorý je spracovaný jeho demontážou a umývaním.

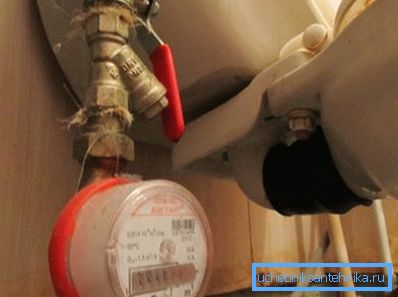

Mimochodom: inštalácia hrubého filtra po ventile odstráni problém raz a navždy. Ale je lepšie neinštalovať filtre predávané s ventilmi: majú príliš tenké mriežky a rýchlo sa upchajú troskami, ktoré ventil prechádza bez komplikácií.

Vypúšťací ventil

Aký by mohol byť mechanizmus spláchnutia toaletnej misy?

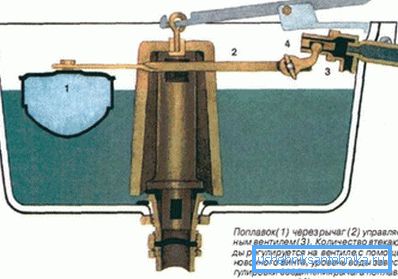

Liatinový zvonček

Tieto výrobky sa používali v domácich nadzemných nádržiach minimálne od prvého poválečného roku. Na vypúšťanie bol zodpovedný masívny liatinový ventil na páke, ktorý ležal na okraji nádrže. Zdvihnutím ventilu pripojeného k páke pomocou reťaze otvoril cestu pre vodu; zvyšok vody z nádrže bol odčerpaný vákuom vytvoreným vo výtlačnej rúrke cez prepad v tvare U.

Typický problém zvona je len jeden - strata pružnosti tesnenia. Na výmenu tesnenia sa používa mikroporézna guma. Bohužiaľ, najmladšie modely tohto bezproblémového dizajnu sú už takmer polstoročné; erózia a vápenné usadeniny ich prakticky vyradili z prevádzky.

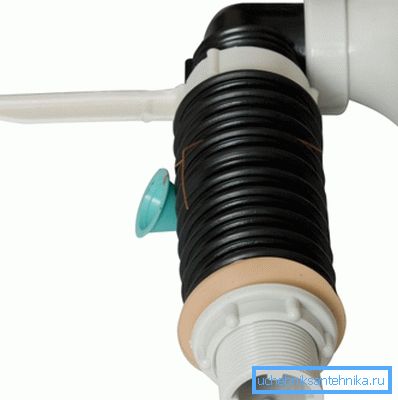

Zvraštenie

Toto plastové nedorozumenie zmenilo zvon v 70. rokoch minulého storočia. Zvlnenie sa naklonilo na remorkér na lane a z dôvodu vákua v odtokovej rúre znova nasatá všetku vodu z nádrže.

Tento mechanizmus na vyprázdnenie toalety bol na začiatku chybná štruktúra: jeho práca je spojená s deformáciou plastu. Varenie jeho povrchu vodou znížilo už malý zdroj zvrásnení na dva roky alebo menej.

hruška

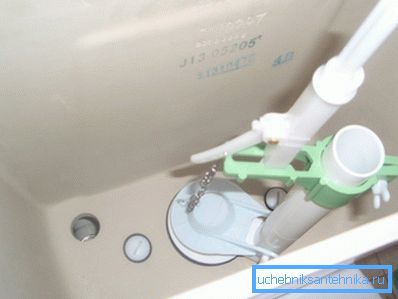

Hruška, ktorá bola vybavená hornými nádržami a prvými kompaktmi, sa stala rozumnejším riešením. Pogumovaná pologuľová časť prechádzala pozdĺž vodičov a bola zdvihnutá pákou alebo rukoväťou, ktorá prešla cez veko nádrže.

Hlavným problémom prvých súborov tvaroviek s hruškami bola korózia oceľových skrutiek, ktoré pripevnili sedlo k telu tanku. Mierne menej často sa zásoba zrútila alebo samotná hruška stratila svoju elasticitu. Oprava kovania sa znížila na výmenu chybného prvku alebo, čo bolo oveľa rozumnejšie, kompletná sada: jeho život bez servisu zriedka prekročil 5-7 rokov.

Moderný mechanizmus spláchnutia vody na toalete tiež často zahŕňa hrušku; avšak v ňom, na rozdiel od jeho predchodcov, sa nepoužívajú takmer žiadne kovové časti. Hruška sa nosí na dutej polymérovej tyči, ktorá súčasne plní funkciu prepadu a je zdvihnutá rukoväťou, ktorá prevyšuje veko nádrže.

Plastový zvonček

Súčasne s hruškami v lacných plastových nádržiach sa po určitý čas používal mechanizmus s plastovým zvonovým plavákom, ktorý sa nosil na valcovom odtoku. Keď stlačíte tlačidlo, zvonok klesal a voda sa premiestňovala; kým klesol do prepadu a kvôli riedeniu v odtoku vyprázdnil nádrž.

Návrh bol extrémne nepohodlný na použitie, pretože pracoval na striktne definovanej hladine vody v nádrži. Zmena tlaku v akvaduku v kombinácii s vtedajšími populárnymi plavákmi s mosadzným kolíkom výrazne ovplyvnila túto úroveň.

Moderné slivky

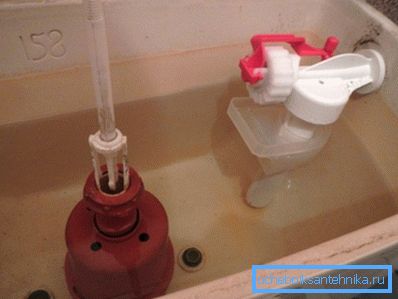

Typický uzamykací mechanizmus pre toaletu, ktorý je vybavený modernými dovážanými nádržami, je vertikálny plastový stĺpik. Dutina vo vnútri stĺpika je prepadom; voda je zablokovaná prstencovým tesnením, ktoré sa nosí na dutej tyči.

Odpúšťacie mechanizmy spravidla umožňujú regulovať:

• Intenzita vybíjania v dôsledku nastavenia maximálnej vzdialenosti medzi sedadlom a tesnením.
• Úroveň pretečenia.
• Pri systémoch s dvojitým vybíjaním - spotreba vody pri stlačení tlačidla, ktoré používa časť obsahu nádrže na odvodnenie.

Jediným typickým stavebným problémom je tesnenie. Po dobu 5-8 rokov stratí svoju elasticitu a musí byť vymenená. Našťastie je ľahké zakúpiť oddelene od ventilu.

Pár tankových a toaletných misiek

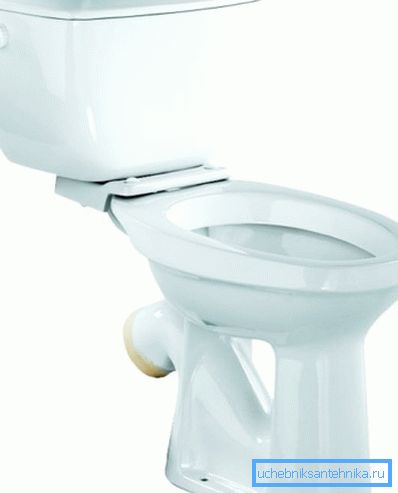

V moderných toaletných miskách s tvarovanou poličkou prstencové tesnenie slúži neurčito a nevytvára problémy. Jediný dizajn, ktorý si zaslúži spomenúť, je toaleta s oddelenou policou domácej vzorky.

Zoznam problémov, ktoré vytvára majiteľovi, je dosť pôsobivý:

1. Korózia upevňovacích skrutiek.
2. Chipové poličky stlačené.
3. Chip upevňujúci uši WC.
4. Strata elasticity oválneho manžety medzi nádržou a policou.
5. Roztrhnutá kužeľovitá manžeta pod policou.

Potenciálnemu kupujúcemu môže byť poskytnutá iba jedna rada: po tom, čo ste si videli takúto súpravu, odstráňte ju čo najďalej.

záver

Samozrejme, v jednom malom materiáli nie je možné opísať všetky návrhy nádrží vyrobené v posledných desaťročiach. S niektorými riešeniami, ktoré sme sa nedotkli, čitateľ bude predstavený video v tomto článku.

Veľa šťastia!
