Kanalizačný spätný ventil - typy zariadení a ich princíp

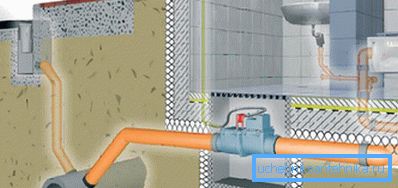

Kanalizačný systém je komplex komunikácií, ktorých fungovanie závisí od mnohých faktorov a každá porucha môže predstavovať veľké nebezpečenstvo pre váš majetok a životné prostredie. Inštalácia spätného ventilu na kanalizačnom systéme umožňuje chrániť systém vďaka tomu, že zariadenie umožňuje posúvať odpadovú vodu len jedným smerom, takže aj keď dôjde k upchatiu, kvapalina zostane vo vnútri rúr.

Princíp fungovania a verzie výrobkov

Samotný dizajn je navrhnutý tak, aby zabránil vniknutiu odpadových vôd do priestorov, pretože kvapalina, keď sa v systéme vytvorí upchávka a usadzuje sa vnútri rúr, má tendenciu pohybovať sa po dráhe s najmenším odporom.

Systém je pomerne jednoduchý mechanizmus pozostávajúci z membrány, páky alebo iného uzla, ktorý umožňuje pohyb tekutiny iba v jednom smere a kryt, ktorý je najčastejšie vybavený vekom na čistenie nečistôt.

V závislosti od charakteristík vnútorného zariadenia je možné všetky produkty rozdeliť do nasledujúcich skupín:

• oblátka.
• lopta.
• zdvíhanie.
• otáčavý.

Každú z možností preskúmame podrobnejšie v nasledujúcej kapitole.

Aj vo výrobe je možné použiť niekoľko druhov materiálov, zvážte vlastnosti každého z nich:

Funkcie zariadenia pre rôzne typy produktov

Ako bolo uvedené vyššie, môžete nájsť rôzne možnosti zloženia produktov, pričom každá z možností má svoje vlastné vlastnosti. Zvážte najbežnejšie typy spätných ventilov a zistite, aký je rozdiel medzi jednou alebo inou možnosťou.

Waferové ventily

Tento typ zariadenia má tieto rozlišovacie vlastnosti:

• Systémy tohto typu majú z väčšej časti malé rozmery a hmotnosť, čo ich inštaláciu a výmenu pomerne pohodlne a rýchlo. Je to kompaktnosť, ktorá často hrá kľúčovú úlohu pri výbere konkrétnej možnosti, pretože často existuje nedostatok miesta, najmä v malých miestnostiach.
• Ďalšou nepochybnou výhodou je prítomnosť konfigurácie, ktorá je pripravená na upevnenie, pretože uzly sú upevnené prírubami, ktoré je potrebné zakúpiť. Okrem toho existuje veľa variantov prevedenia: plast, liatina, bronz, nehrdzavejúca oceľ.

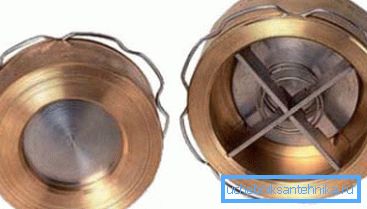

• Najbežnejšou možnosťou v súkromnej konštrukcii sú kotúčové ventily, v ktorých je špeciálna membrána vo forme disku držiaca kvapalinu a namiesto páky sa používa pružina s príslušnou tuhosťou, takže tok tekutiny môže cirkulovať len v jednom smere. Pomerne jednoduchý systém, ktorý sa dá ľahko udržiavať.

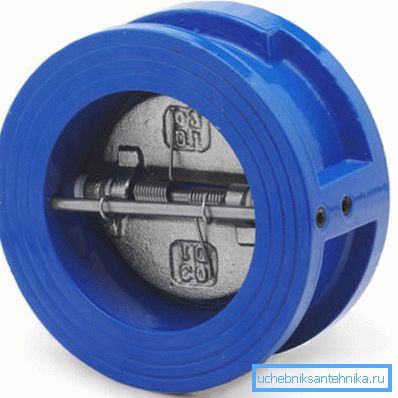

• Klapkové ventily majú svoje vlastné charakteristiky: systém pozostáva z dvoch symetrických listov, ktoré sa otvárajú len v jednom smere vďaka špeciálnemu pružinovému systému, ktorý slúži ako obmedzovač. Funkcie tohto systému nájdete na fotografii nižšie.

Venujte pozornosť! Treba pripomenúť, že pri oprave výrobkov tejto skupiny, ktorá je sprevádzaná odstránením prvku, je potrebné na svojom mieste vložiť kúsok rúrky s primeranou dĺžkou a priemerom, aby bola prevádzka odpadových vôd neprerušovaná.

Rotačné ventily

Táto skupina produktov má nasledujúce funkcie:

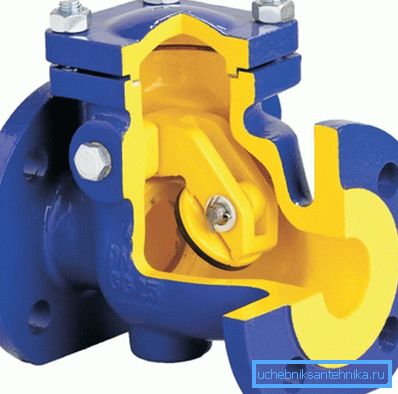

• Hlavnou pracovnou jednotkou je klapka alebo cievka namontovaná na páke. Pohyb prietoku vody na jednej strane zdvíha mechanizmus a keď tekutina vysuší, páka uzatvára dutinu a zabraňuje tomu, aby sa tekutina vrátila do systému.

• Pre komunikáciu v domácnostiach s malými objemami tokov odpadových vôd sa najčastejšie používajú jednoduché verzie ventilov, ktoré pôsobia mechanicky. Táto možnosť má veľkú nevýhodu: pri významnom, často prerušovanom prietoku kvapaliny pri zatváraní existuje veľké nebezpečenstvo vodného kladivka, ktoré môže poškodiť nielen ventil, ale aj celý systém.
• Perfektnejšou možnosťou je mechanizmus bez šoku, pri ktorom je návrat cievky veľmi plynulý, takže hydraulický šok v systéme nebude za žiadnych okolností. Toto riešenie má len jednu významnú nevýhodu: pomerne vysoké náklady na výrobky, ktoré nie sú vždy ospravedlnené pri používaní v malých systémoch.

Tip! Nezabúdajte, že podľa toho, čo si zvolíte, je veľmi dôležité, aby vám predávajúci poskytol dokumenty potvrdzujúce kvalitu produktu a jeho súlad so všetkými regulačnými normami stanovenými v príslušných zákonoch. V opačnom prípade riskujete, že ste získali nekvalitný uzol, ktorý pravdepodobne nebude chrániť váš systém.

Guľové kohúty

Táto možnosť je jednou z najrozšírenejších medzi súkromnými vývojármi. Indikátorom spoľahlivosti a trvanlivosti tohto riešenia je skutočnosť, že guľôčkové zostavy sú odporúčané pre väčšinu odborníkov, ktorí sa profesionálne podieľajú na tomto type práce.

Výhody zahŕňajú nasledujúce faktory:

• Nebudete mať problém, ako nainštalovať spätný ventil do kanalizačného systému - smer toku je uvedený na tele a budete ho likvidovať, keď bude prúdiť odpadová voda. To je veľmi výhodné pre tých, ktorí nemajú skúsenosti s vykonávaním takejto práce, pretože nie sú potrebné inštalačné pokyny, všetko je jasné.
• Veľmi jednoduchá konštrukcia zaručuje vysokú spoľahlivosť a trvanlivosť. Oceľová guľa pôsobí ako membrána a pružina pôsobí ako páka. Takýto systém je takmer nemožné zlomiť a zakázať.
• V prípade, že je na vrchu kryt, ktorý je upevnený dvoma alebo štyrmi skrutkami. Po odstránení systému môžete systém rýchlo vyčistiť od nečistôt a nečistôt.

Zdvíhacie ventily

Toto riešenie má tiež niekoľko charakteristických vlastností:

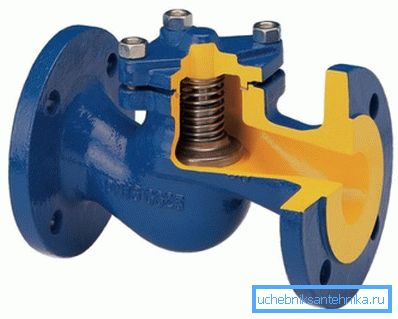

• Hlavnou pracovnou jednotkou je vertikálny zdvihový ventil, ktorý je vybavený pružinou s určitou tuhosťou, ktorá umožňuje prietok tekutiny iba v jednom smere.

• Veľkou výhodou je schopnosť čistiť a opraviť zostavu bez porušenia potrubia a potrebu vložiť akékoľvek prvky. Systém je veľmi ľahko udržiavateľný, ale stojí za zmienku, že takéto ventily sú častejšie znečistené.
• Ďalším plusom je možnosť výberu najlepšieho spôsobu upevnenia, existujú modifikácie, ktoré sa inštalujú pomocou prírub, metódou závitov, ako aj pomocou zváracích zariadení.

Je dôležité vybrať si najlepšiu možnosť, ktorá je vhodná pre váš systém a pre vaše prevádzkové podmienky. Preto je najlepšie konzultovať s odborníkmi, aby ste urobili to najlepšie rozhodnutie.

Navyše v systéme nie je prítomný jeden, ale dva alebo viac ventilov, opäť všetko závisí od konfigurácie potrubí.

záver

Ak je dôležité, aby ste zostavili spoľahlivý systém, ktorý bude chránený proti úniku v prípade zablokovania kanalizácie v potrubiach, musí byť v komunikačnom systéme prítomný spätný ventil. Videá v tomto článku vysvetľujú niektoré dôležité vlastnosti objektu.
