Kanalizácia a inštalácia: ako navrhovať a inštalovať

Žiadne obydlie nemôže poskytnúť potrebnú úroveň komfortu bez prítomnosti moderných inžinierskych sietí v nej. A ak sú apartmány často už vybavené potrebnými systémami, potom v súkromnom dome, tento problém rieši každý jednotlivec. Inštalácia vodovodov a kanalizačných systémov vyžaduje osobitnú pozornosť, pretože zdravotný stav obyvateľov priamo závisí od týchto systémov.

Odrody zásobovania vodou a sanitárnych systémov

Systém zásobovania vodou je špeciálne navrhnutý a navrhnutý systém, ktorého hlavným účelom je zabezpečiť nepretržitú dodávku vody rôznym spotrebiteľom v obytnej alebo administratívnej budove. Jednoducho povedané, ide o potrubie s rôznymi prídavnými prvkami (čerpadlá, filtre, nádrže atď.), Ktoré dodávajú vodu požadovanej kvality z miesta prívodu vody do kúpeľne a kuchyne (pozri aj článok Miestne kanalizácie: spôsoby, ako to úspešne realizovať).

Pokiaľ ide o kanalizáciu, jej úloha je naopak. Je nevyhnutné na odstraňovanie odpadových vôd, ich hromadenie v špeciálnych nádržiach a v niektorých prípadoch aj spracovanie.

Existujú špeciálne pravidlá a predpisy pre technickú prevádzku inštalatérskej a sanitárnej techniky. Vlastnosti týchto inžinierskych sietí musia byť v plnom súlade s nimi.

Dodávka vody a kanalizácia podľa SNiP sú dva hlavné typy:

• centralizovaný - zásobovanie vodou a likvidácia odpadových vôd sa uskutočňuje pomocou existujúcich sietí zúčtovania;
• autonómne - prívod vody a likvidácia odpadu sa vykonáva pomocou individuálne inštalovaného zariadenia.

Prvá možnosť je vhodnejšia najmä preto, že náklady na navrhovanie a inštaláciu všetkých systémov budú oveľa nižšie ako pri budovaní vlastných sietí. V tomto prípade bude inštalácia vodovodov a kanalizácií pozostávať iba z kladenia vnútorných potrubí a ich pripojenia k mestskej komunikácii.

To všetko sa dá ľahko robiť vlastnými rukami. Je potrebné získať iba príslušné povolenie nástrojov.

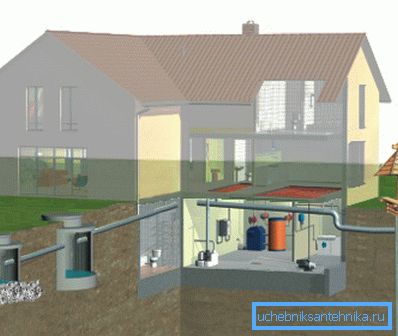

Ale ďaleko od všetkých obcí a miest je centralizovaná kanalizácia a vodovodná sieť. Preto musíme navrhnúť a budovať vlastné systémy, odoberáme vodu zo studne alebo studne a filtrujúce kanály pomocou septikovej nádrže alebo stanice na biologickú úpravu.

Pravidlá prevádzkovania vodovodných a kanalizačných sietí umožňujú ich rozdelenie do dvoch veľkých skupín.

Kritériom klasifikácie je metóda prepravy kvapaliny:

1. Gravity. V tomto prípade voda preteká rúrkami pod pôsobením gravitácie. Všetky prvky musia byť v určitom uhle.
2. Tlaková hlava Používa sa, ak nie je možné navrhnúť a vybudovať systém voľného prietoku (napríklad v oblastiach s ťažkým terénom). V tomto prípade je potrebné použiť čerpadlá, ktoré čerpajú vodu.

Venujte pozornosť! Tlakový systém môže fungovať iba za prítomnosti elektrickej energie. Preto by sa mala dbať na to, aby sa zabezpečila neprerušovaná prevádzka tejto siete. Možno budete musieť kúpiť a nainštalovať elektrický generátor, ktorý zabezpečuje umiestnenie elektrickej energie počas nehôd.

Návrh vody a kanalizácie

Táto fáza práce je takmer dôležitejšia ako samotná stavba. Najlepšie je požiadať o pomoc v rámci špeciálnych organizácií alebo odborníkov s príslušnými zručnosťami a kvalifikáciou.

Túto činnosť môžete podniknúť iba vtedy, ak plánujete vybudovať jednoduchý systém údržby vidieckeho domu. V opačnom prípade sa môžete stretnúť s mnohými problémami, ktoré budú musieť byť vynaložené na veľké množstvo času a peňazí. Niekedy musíte spustiť celý proces s čistou bridlicou.

Najskôr je potrebné rozhodnúť o počte a umiestnení bodov prívodu vody z vodovodného systému. Najjednoduchšou možnosťou je, keď sa kuchyňa a kúpeľňa nachádzajú v priľahlých izbách. V takom prípade môžete použiť jediný stúpač.

Zložitým prípadom je dvojpodlažný alebo trojpodlažný dom, z ktorých každý má aj toaletu alebo kúpeľňu. Bude potrebné použiť niekoľko stúpačov a možno aj tie isté kumulatívne studne alebo septiky.

Okrem toho je potrebné vykonať ďalšie výpočty:

• vyberte zdroj príjmu vody - môže to byť dobre, individuálna studňa alebo len otvorená nádrž (jazero, rieka);
• na určenie úrovne výskytu podzemných vôd - môžu byť potrebné práce na geologickom výskume pôdy (súčasné inžinierske a topologické kreslenie pozemku pomôže aj);
• určiť potrebu pitnej vody - sa počíta v deň a závisí od počtu ľudí (to je potrebné vybrať zariadenie s požadovanou kapacitou);
• vyberte typ čistiarne odpadových vôd alebo zásobníka, ktorý bude nainštalovaný na mieste.

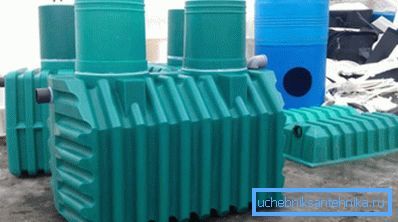

Tip! Ako posledná možnosť sa odporúča zakúpiť hotové konštrukcie predávané v obchodoch s hardvérom. K dispozícii sú skladovacie nádrže na plasty, hotové septiky a stanice na biologické spracovanie.

Inštalácia inžinierskych sietí

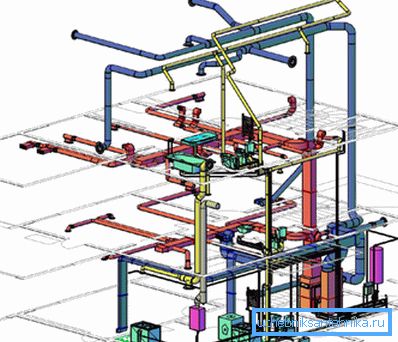

Výstavbu vodovodu a kanalizácie na stavbe možno začať až po vytvorení projektu.

Mala by obsahovať:

• miesta inštalácie rôznych prvkov, tvarových častí a tvaroviek;
• rozmerov určitých prvkov.

Ak chcete urobiť rozvinutú dokumentáciu ľahšie čitateľnou, mali by ste používať konvenčné symboly inštalačných a hygienických. Potom pre prácu nie sú potrebné ďalšie pokyny.

V opačnom prípade hrozí nebezpečenstvo používania rúr s menším priemerom, iných uzatváracích ventilov atď. A nesprávna vzdialenosť medzi prívodom vody a kanalizáciou môže dokonca viesť k znečisteniu vody v studni alebo studni.

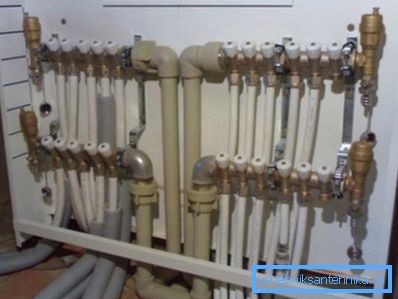

Výroba vnútorných potrubí

Konštrukcia vodovodov a kanalizácie vo vnútri domu začína po konštrukcii rámovej konštrukcie, ako aj usporiadanie strechy.

Uvádzame hlavné nuansy tohto procesu:

• priemer použitých vodovodných potrubí sa vypočíta na základe počtu miest na príjem vody v dome;
• Pred vstupom do potrubia do domu je vhodné inštalovať oddelený uzatvárací ventil, potom účtovné vybavenie a až potom - domový žeriav;

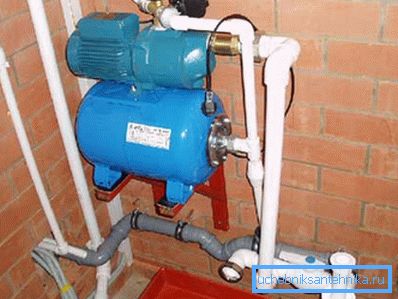

• v suteréne sú inštalované všetky hlavné prvky vodovodných a odvodňovacích systémov (čerpadlá, filtre, merače, uzatváracie ventily atď.);
• Odporúča sa zabezpečiť inštaláciu troch čerpadiel: prvé dve poskytujú vodu s minimálnym a maximálnym zaťažením, tretí - v núdzových situáciách;
• nezabudnite pozorovať sklon potrubia, ktorý je určený v projekte;
• vzdialenosť potrubia pitnej vody od kanalizačnej výtokovej rúry a ostatných potrubí (plyn, kúrenie) musí byť najmenej 1,5 metra.

Tip! Aj keď odoberáte vodu zo studne alebo studne, odporúča sa, aby ste nezabudli na inštaláciu zariadenia na meranie vody. Preto bude jednoduchšie brať do úvahy náklady z prírodného a peňažného hľadiska. Okrem toho sa môže použiť napríklad na výpočet množstva vody potrebnej na naplnenie bazénu, umelého rybníka atď.

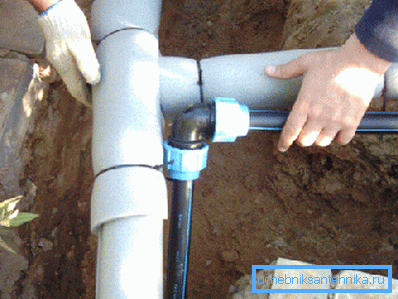

Tesnenie vonkajšieho systému

Pokiaľ ide o inžinierske siete, ktoré sú umiestnené vonku, musíte venovať pozornosť takýmto momentom:

1. Hĺbka výkopu potrubia musí prekročiť vzdialenosť, v ktorej pôda zamrzne v zime. Tým sa zabráni zmrznutiu vody a pretrhnutiu potrubia.
2. Pri prechode vodovodu a kanalizácie by mala byť vzdialenosť medzi rúrami väčšia ako 40 cm. Okrem toho by mal byť pre túto lokalitu vybavený špeciálny oceľový plášť, ktorý chráni potrubia na vzdialenosť 5 až 10 metrov (v závislosti od povahy pôdy).
3. Prechodové potrubia by sa mali vykonávať iba v pravom uhle.
4. Vzdialenosť medzi rovnobežnými spevnenými potrubiami musí byť najmenej 1,5 metra.

záver

Pamätajte si, že nielen trvanie ich prevádzky a neprítomnosť nehôd závisia od správneho dodržiavania všetkých požiadaviek pri kladení inžinierskych sietí v súkromnom dome (pozri tiež článok Autonómna odpadová voda v súkromnom dome: výber najlepšej možnosti).

Ďalšie podrobnosti o vývoji a konštrukcii sietí na dodávku vody a odpadových vôd nájdete vo videu v tomto článku.
