Domáca kanalizácia - podrobné pokyny na inštaláciu

Nie je tak jednoduché zorganizovať systém správneho odstraňovania odtokov z domu, ako sa to môže zdať na prvý pohľad. Domáce kanalizácie podľa SNiP musia spĺňať požiadavky na hmotnosť a brať do úvahy niekoľko noriem naraz. Avšak podľa pokynov v tejto príručke vám pomôže vyhnúť sa chybám.

Regulačné požiadavky na domáce odpadové vody

GOST pre zásobovanie vodou a vnútorné kanalizačné siete obsahujú základné požiadavky na výstavbu a prevádzku vodovodných a sanitárnych systémov.

Už v tejto fáze je možné dlhodobo zablokovať analýzu literatúry, pretože zmienka o kanalizačnom systéme a dodávke vody sa nachádza v niekoľkých dokumentoch naraz:

• SNiP 2.04.01-85 * - možno považovať za hlavný dokument z celého zoznamu. Obsahuje základné údaje potrebné pre inštaláciu;
• SNiP 2.01.09-85 - používa sa hlavne pri návrhu vodovodu;
• SNiP 2.04.03-85 - pozornosť sa zameriava na hydraulický výpočet prvkov drenážnej siete. Má hodnotu pre špecializované organizácie, ale pri kladení odpadových vôd v samotnom dome je to ťažko užitočné;
• SNiP 2.04.07-86 * - reguluje metódy ohrevu vody pre centralizovaný systém zásobovania horúcou vodou, obsahuje aj návod na dodatočnú úpravu vody;
• SNiP 3.05.01-85 - odtiaľ sa môžete naučiť len pravidlá umiestňovania sanitárnych zariadení do výšky;
• GOST 2874-82 * - stanovuje požiadavky na kvalitu vody.

Treba tiež poznamenať SNiP 3.05.04-85 *, ale vo veľkej miere zdvojuje SNiP na interných sieťach: kanalizácia z roku 1985.

Na základe analýzy týchto noriem je možné formulovať všeobecné požiadavky, ktoré musí splniť kanalizácia v dome:

• odpadová voda by mala byť vypúšťaná iba prostredníctvom uzavretých potrubí pod vplyvom gravitácie;
• pripojenie všetkých vodovodných armatúr k potrubiu musí byť vykonané cez vodnú lapač kanalizačného systému;

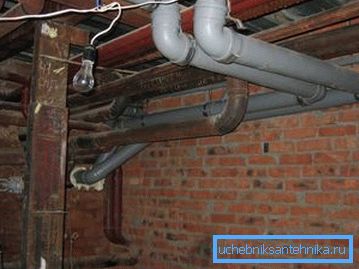

• pokiaľ ide o umiestňovanie, je možné použiť metódu pokládky s otvoreným potrubím v suteréne a polosumeňoch. V ostatných prípadoch sa používa skrytá metóda znázornenia (pre dokončovacie steny, bane, špeciálne boxy atď.);

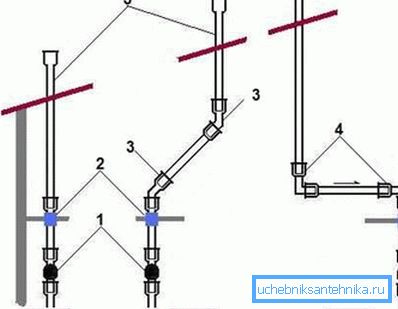

• tiež GOST pre zásobovanie vodou a vnútorné kanalizačné siete vyžadujú zabezpečenie vetrania kanalizácie. Vetranie sa vykonáva cez stúpačky a je zobrazené na streche, minimálna výška nad úrovňou strechy je 0,3 m;

• spojenie jednotlivých prvkov potrubia sa vykonáva zvonovito pomocou tesnení.

Polypropylén alebo PVC?

V poslednej dobe prišiel plast nahradiť zvyčajné oceľové alebo liatinové rúry, okrem nízkej hmotnosti, také potrubie stále nerodinie a má závideniahodnú trvanlivosť. Výber je najčastejšie medzi polypropylénovými rúrkami a PVC rúrami.

Polypropylénové rúry majú vyššiu citlivosť na teplotu, kvôli čomu je potrebné použiť vyrovnávacie trysky na elimináciu rozmerových zmien. Ich pevnosť sa znižuje so zvyšujúcou sa teplotou výtoku.

PVC rúrky neobsahujú takéto nevýhody. Môžete sa len sťažovať, že tento materiál netoleruje dlhodobé vystavenie vysokým teplotám a nie je taký plastový ako polypropylén.

Všeobecne sa PVC potrubia používajú najčastejšie pre vnútornú kanalizáciu. Polypropylén sa môže používať vo vybraných oblastiach.

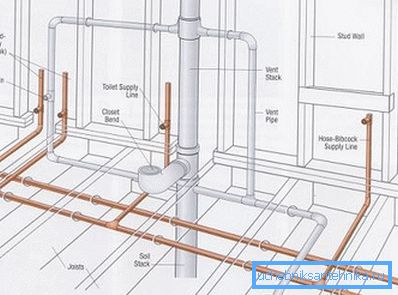

Plánovanie domácej odpadovej vody

Plánovanie je potrebné nielen preto, že môžete porovnať niekoľko možností pre kladenie odpadových vôd a potom vybrať najjednoduchšiu. V tomto štádiu sa tiež stanovuje požadovaná dĺžka potrubia a požadované príslušenstvo pre vnútornú odpadovú vodu.

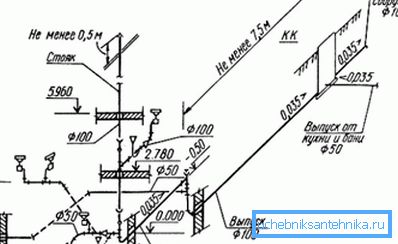

Jednoduchý kanalizačný systém je možné rýchlo premietnuť na hárok grafového papiera.

Pokyny v tomto štádiu vyzerajú takto:

• plánovaný domáci / pôdorysný plán;
• určuje umiestnenie sanitárnych zariadení v pláne;

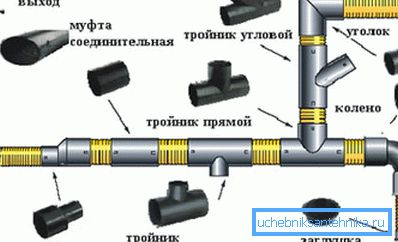

• diagram znázorňuje potrubie, ako aj potrebné konštrukčné prvky sú zobrazené vo forme symbolov (odpalíky, adaptéry, lakte atď.);
• je potrebné mať na pamäti, že ventilácia stúpačky je zobrazená na streche domu, to sa berie do úvahy pri výpočte celkovej dĺžky potrubia.

Navrhovaný postup činností musí byť opakovaný pre každé poschodie. Pri výpočte požadovaného počtu tvarovaných prvkov je potrebné brať do úvahy všeobecné pravidlá vykonávania prác a požiadavky na vnútornú odpadovú vodu.

Všeobecné pravidlá pre inštaláciu domácej odpadovej vody

Vnútorný vodovod a kanalizácia podľa SNiP by mali byť usporiadané v súlade s nasledujúcimi pravidlami:

• Spravidla sa na vnútornú odpadovú vodu používajú rúry s priemerom 110 alebo dokonca 150 mm, výnimku možno považovať za časť potrubia, napríklad z kuchynských inštalácií;
• minimálny odporúčaný priemer stúpania je 110 mm;

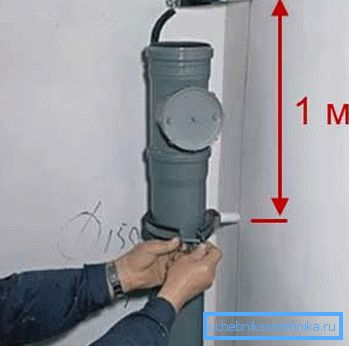

• nezabudnite na svorky. Svorka musí byť pod každým pripojením potrubných prvkov, maximálna vzdialenosť medzi svorkami je 0,4 m. Pri inštalácii stúpacieho otvoru sa svorky inštalujú po 1 m;
• počet pascí sa rovná počtu inštalácií;

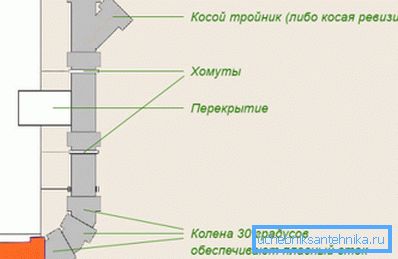

• počet rohov by mal byť minimálny, je žiaduce zabezpečiť hladké spojenie úsekov potrubia, na to môžete napríklad namiesto pripojenia pod uhlom 90? je dovolené používať 3 kolená 30?

• po každom otočení je nastavená revízia - pravidelné odpalisko s otváracím vekom;

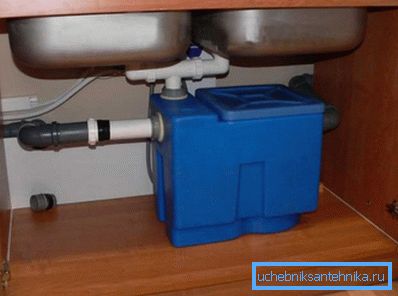

• pieskovec pre domáce kanalizácie - nie je požadovaný prvok. Malé objemové pieskové pasce (nie viac ako 0,1 m³) môžete umiestniť pod drez. Tým sa znižuje riziko kontaminácie odpadových vôd.

Venujte pozornosť! Sklon vodorovných potrubí vnútornej kanalizácie môže byť zvýšený na 3-4 cm o 1 m. Z dôvodu zvýšeného prietoku je možné zabrániť zablokovaniu potrubí.

Uvedené pravidlá možno považovať za univerzálne.

Vnútorné kanalizačné zariadenie

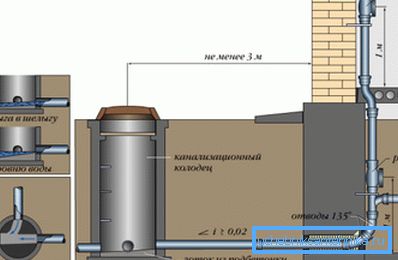

Všeobecne platí, že inštalácia kanalizačného systému začína od septikovej nádrže a sanitárneho zariadenia. Inštalácia vnútorných odpadových vôd sa často vykonáva v smere od výfukového potrubia k inštalačným armatúram.

Práca sa vykonáva v troch etapách:

• montáž stúpačky;
• rozloženie podlahy;
• pripojenie k sanitárnemu zariadeniu, inštalácia trapikov do sprchy atď.

Vertikálna inštalácia stúpania

Do doby začatia inštalácie vnútornej kanalizácie by sa mali dokončiť hlavné stavebné práce. Pokiaľ ide o viacposchodové budovy, mali by byť v stropoch pripravené otvory, navyše by mala byť známa úroveň dokončenej podlahy.

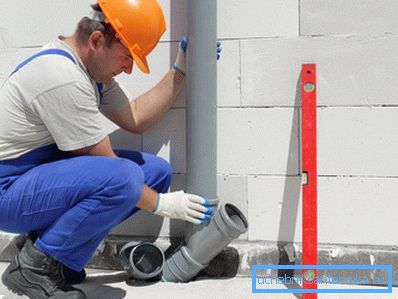

Samotný stúpač je ľahko inštalovateľný - stačí pripojiť časti potrubia v jednom kuse a na správnych miestach inštalovať odpaliská. Odporúča sa tiež nainštalovať revízne šikmé odpalíky na každom poschodí av suteréne. Vďaka nim je možné čistiť kanalizáciu ručne.

Odporúča sa inštalovať svorky tak, aby krúžok bol priamo pod roztiahnutím zásuvky. Kvôli tomu sa potrubia nielenže neodchyľujú horizontálne, ale ani vertikálne nekĺbia.

V otvorenej podobe v súkromných domoch sa stúpenci takmer nikdy nezostávajú. Môžu byť zamaskované napríklad pomocou malej sádrokartónovej priečky. Potom môžete začať položiť horizontálne potrubie na podlahu.

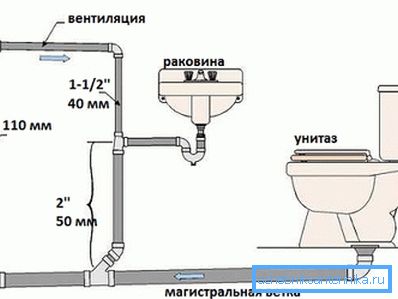

Pripojenie sanitárnych zariadení k stúpaniu

V zásade môžu byť rúry položené v oboch smeroch (od stúpačky po sanitárne zariadenie alebo naopak). V tomto štádiu je mimoriadne dôležité pozorovať sklon potrubia.

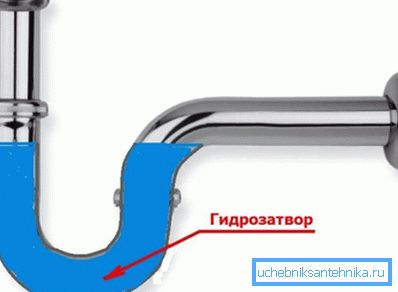

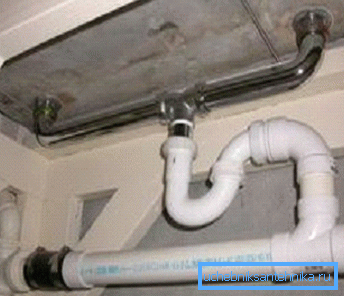

Venujte pozornosť! Pri inštalácii zo sanitárneho zariadenia na odtokovú hadicu musí byť najskôr k nemu pripojený hydraulický zámok vo forme potrubia tvaru S. Vďaka vodnému mostu nepríde do miestnosti nepríjemná vôňa zo splaškov a cena takejto konštrukcie je nízka.

Nasleduje horizontálna časť potrubia k stúpačke. Aby sa zabezpečil požadovaný sklon potrubia, je dovolené umiestniť tesnenie pod potrubie, ak nie je upevnené svorkami. Vzdialenosť medzi tesneniami by nemala presiahnuť 1 m.

Čo by som mal hľadať pri kanalizačnom zariadení

Malé veci, ako vždy, hrajú významnú úlohu.

Osobitná pozornosť by sa mala venovať týmto operáciám:

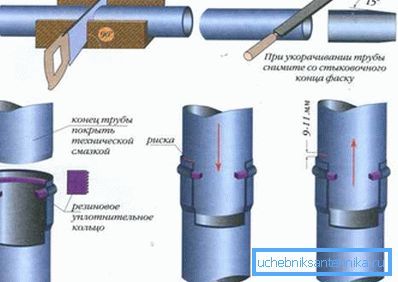

• rezanie rúr. Keď sa práca vykonáva ručne, najčastejšie sa používa buď píla alebo reťazec. Pred inštaláciou zvončeku musíte odstrániť ostružiny bežným nožom a odstrániť skosenie od okraja potrubia;

• všetky prípojky musia byť utesnené, povrchy potrubí sú pred pripojením utesnené tesniacim materiálom;

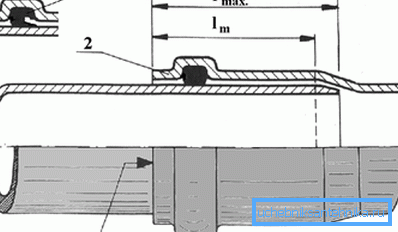

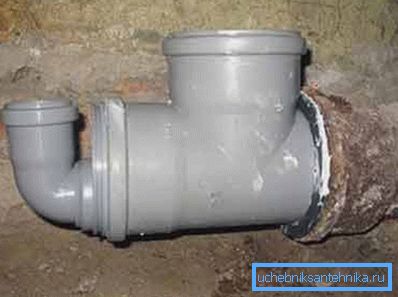

• Môžete pripojiť plastové rúry, napríklad s liatinou. V tomto prípade sa používa gumová manžeta. Najskôr sa na vnútorný povrch potrubia prilepí tesniaci materiál a potom sa do neho vloží plastové potrubie.

• pri kladení potrubia cez betónové podlahy sa odporúča vytvoriť otvor väčší ako trubka. Potom sa cez tento kanál položí potrubie a izoluje ho.

sčítanie

V každom dome je potrebné vyriešiť problém drenáže Ak je dom plánované len vnútorné kanalizácie - PVC rúr bude vynikajúcou voľbou. Vďaka vysokému výkonu, predovšetkým trvanlivosti, sa v posledných rokoch stali obzvlášť populárnymi. Pokiaľ ide o technológiu čistiarní odpadových vôd, aj napriek veľkému množstvu regulačných požiadaviek sa všetci budú môcť vyrovnať s touto úlohou.

Video v tomto článku sa zameriava na technickú stránku problému.
