Čo je schéma toaletnej nádrže: odstráňte poškodenie

Ak sa u vás doma alebo v práci zlyhá toaleta, potom je možné ju opraviť v takmer 90% prípadov a častejšie nemusí byť mechanikom alebo pracovníkom pracujúcim na mraku. Ale aby ste vykonali nejaké opravy v každom zariadení, musíte aspoň pochopiť, ako to funguje a od čoho sa skladá.

Chceme upozorniť na hlavné typy tankov a stručne rozprávať o ich práci, ako aj demonštrovať video v tomto článku.

Nádrže na splachovanie

Ako to funguje

Poznámka. Spomedzi mnohých modelov zostáva princíp fungovania toaletnej nádrže vždy rovnaký - voda sa vtiahne do nádrže na určitú úroveň a vyprázdňuje pomocou mechanizmu, ktorý je ovládaný pákou alebo tyčou.

• Napriek tomu, že cisterny môžu fungovať pomocou mechanizmov, ktoré majú veľmi odlišný vzhľad, napriek tomu slúžia na ten istý účel - splachovanie odpadových vôd z toaletnej misy. Okrem toho je každá z týchto jednotiek namontovaná iba nad toaletnou miskou, tj na jej miskovitú poličku, na stenu alebo na výklenku (môže to byť na boku).

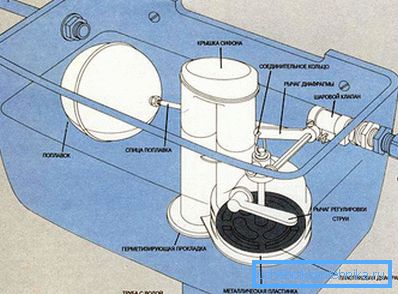

• Teraz uvidíme, ako funguje toaletná nádrž s akýmkoľvek dizajnom a funkčnosťou ventilov. Najprv sa do nádrže dodáva voda z potrubia (z boku alebo zospodu), ktorého prietok je regulovaný (uzavretý - otvorený) buď uzatváracím ventilom alebo guľovým ventilom.
• Hladina vody v nádrži je riadená plavákom, ktorý je v jednom alebo inom prípade spojený pákou s uzatváracím ventilom - keď hladina vody stúpa, plavák stúpa spolu s ním a ťahá ventil. Takže vzdialenosť medzi priechodným otvorom a zástrčkou sa znižuje, kým sa otvor úplne nezablokuje.
• Návod ďalej poskytuje bočnú páku alebo tyč s tlačidlom / kľúčom alebo guľou na vynútenie otvoru v spodnej časti nádrže - voda sa vypúšťa do toalety. Ventil v spodnej (vypúšťacej) časti nádrže môže byť tiež iný, ale jeho funkcia je vždy rovnaká a v zatvorenej polohe je udržiavaná gravitačnými silami.

Staré nádrže

Najprv sa pozrime, ako rozlíšiť návrhy starého modelu od nových a nepotrebuje ani žiadne špeciálne znalosti, pretože sú veľmi jasné vizuálne a technické znaky.

1. za prvé, u starších modelov je nádrž vyrobená z liatiny alebo kameniny (výška milosti a prestížnosti).
2. za druhé, Takéto kontajnery sú vyčerpané buď bočnou pákou, alebo centrálnou tyčou, ale nie stlačením tlačidla, ale zdvihnutím tohto stonky pomocou gule na ňom.

Ako ste pochopili, v dobe USSR užitočných priestorov, ku ktorým bolo toaletu tiež odkázané, sa ani nikomu nestalo, aby ich vybavil použitím moderného dizajnu. Výsledkom bolo, že obyvatelia dostali z odvetvia inštalatérske práce bez akýchkoľvek ozdôb - to bola len nádrž na vodu a nič viac.

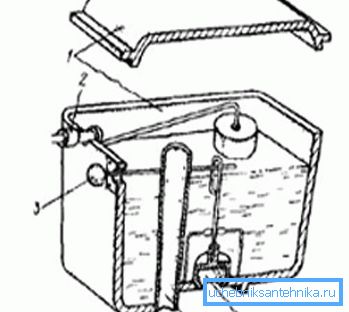

Staršie jednotky majú pomerne jednoduchý dizajn a voda sa vypúšťa cez vypúšťací sifón s veľkým priemerom, kde je plastový alebo gumený ventil a na prvý pohľad ho môžete dokonca zameniť aj piestom. Kmeň z tohto ventilu je vedený do bočnej rukoväte, ktorá slúži ako páka, to znamená, že táto rukoväť má stredovú vertikálnu oporu.

Uzavierací ventil na prívode vody do nádrže funguje podľa všeobecného princípu - keď hladina vody stúpa, plavák stúpa spolu s ňou, potiahnutím ventilu a druhým vertikálnym zoradením zo šikmej polohy uzatvára prívod vody.

Keď sa voda vypúšťa z nádrže, plavák sa spustí, otvorí ventil a celý proces doplňovania sa zopakuje.

Napriek tomu, že takéto vypúšťacie nádrže sú pomerne objemné, sú veľmi spoľahlivé a ľahko opraviteľné, pretože tu môžete nahradiť ľubovoľnú časť alebo dokonca ju vyrobiť sami. Neexistujú žiadne moduly a chýbajú veľmi malé detaily a v dôsledku toho sa v niektorých apartmánoch, ktoré už 40-50 rokov staré, nachádzajú starodávne nádrže.

Moderné modely

V moderných cisternách s jedným (pozri fotografiu vyššie) alebo dvoma tlačidlami (kľúče) sa proces príjmu a klesania vody vyskytuje presne tak, ako v starých modeloch, iba ich vzhľad je oveľa atraktívnejší a dokonale sa hodia do kúpeľne vyzdobených keramickými dlaždicami.

Okrem toho dokonca vyzerajú ako súčasť celku v toalete alebo kúpeľni a ich cena je samozrejme oveľa vyššia.

Ale zmeny sa nevyskytli len v konštrukcii - uzatváracie ventily sa stali úplne novými a v prípade rozpadu uzla stačí nahradiť celý modul, to znamená, že jednotlivé diely, ako napr. Plovák, spätný ventil alebo tyč / páka, nie je možné vymeniť.

Blok je vybavený závitom, to znamená, keď je pripevnený vo vertikálnej polohe, sa ukáže, ako keby to bolo, na prírube - matice sú naskrutkované na viečko a na dne. Modul uzatváracieho ventilu na prívode vody má samostatnú zostavu, ale nie je predávaný samostatne - všetky ventily pre toaletnú cisternu sa predávajú v súprave a je lacné, pretože plast je lacnejší.

V skutočnosti, rovnaký princíp prevádzky a modul s dvojitým ventilom, iba v tomto prípade existujú dva režimy vypúšťania vody - jedna je plná a druhá polovica, takže ak je priemerný objem veľkého odtoku 7-8 litrov, malý odtok má 3 , 5-4 litrov, ale tieto ukazovatele sú regulované.

Ak teda voda nenasiaka do záchodovej toalety, problém je s najväčšou pravdepodobnosťou v nastavení alebo poruche uzatváracieho ventilu. Vo väčšine prípadov je však oveľa jednoduchšie jednoducho vymeniť modul uzatváracieho ventilu pre záchodovú misku.

Poznámka. V kaviarňach, baroch a reštauráciách spravidla inštalujú tanky s dvojitým odtokom, ktoré nemajú nastavenie. Na súkromné ​​použitie takéto modely nie sú príliš vhodné a presne kvôli nedostatku prispôsobenia.

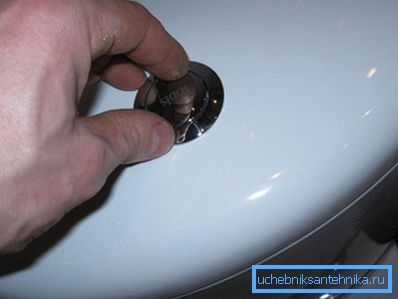

Ale nahradiť takýto modul pre väčšinu používateľov, vzniká otázka, ako rozobrať toaletnú nádrž, ak nie sú žiadne skrutky, matice a skrutky? To všetko je veľmi jednoduché - stačí odskrutkovať tlačidlá spolu s maticou (to je malý modulový blok) proti smeru hodinových ručičiek a kryt sa odstráni.

Ak máte záujem o to, ako nastaviť toaletnú nádrž, musíte zmeniť polohu plaváka, to znamená, že ho presuniete na ozubenú stopku nahor alebo nadol. Čím je nižšia, tým je nižšia hladina vody v nádrži.

záver

Ak toaletná nádrž preteká vodu do toalety samotnej, potom je problém s najväčšou pravdepodobnosťou v prepadu a musíte znížiť plavák dole. Ak však voda preteká nad poličkou disku alebo vychádza z montážnych skrutiek, musíte odstrániť nádrž a vložiť všetky tesnenia (tesnenia) na silikónový tmel.
