Bouřlivá kanalizácia

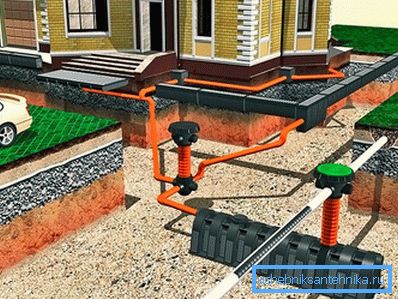

Odvodňovací systém dažďovej vody je usporiadaný s cieľom pozorovania priaznivých životných podmienok a fungovania domácností. Poskytuje technickú ochranu územia pred záplavami povrchovými odtokovými vodami a je tiež preventívnym opatrením proti záplavám podzemných vôd. Kanalizačná kanalizácia je sieť prítokov dažďovej vody, podnosy, potrubia, studne, v ktorých sa zhromažďuje a prepravuje dažďová a tavná voda. Inštalácia dažďovej vody je drahá. Je to časovo náročný proces, ale zozbierané dažďové splašky s vlastnými rukami pomôžu výrazne ušetriť náklady.

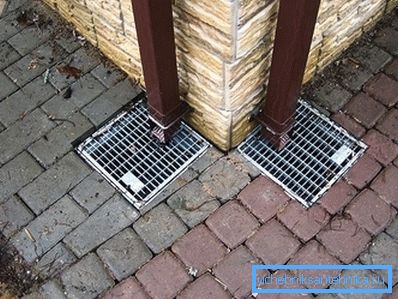

Typy povrchovej drenáže

V súčasnosti sa používajú dva typy kanalizačných kanalizácií, ktoré sa navzájom dopĺňajú:

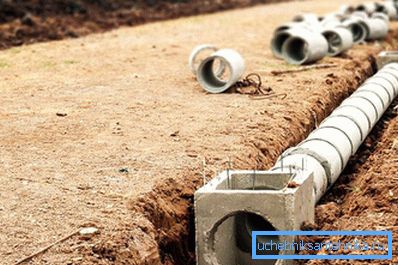

• Lineárna drenáž - slúži na zhromažďovanie taveniny a dažďovej vody z veľkej plochy.

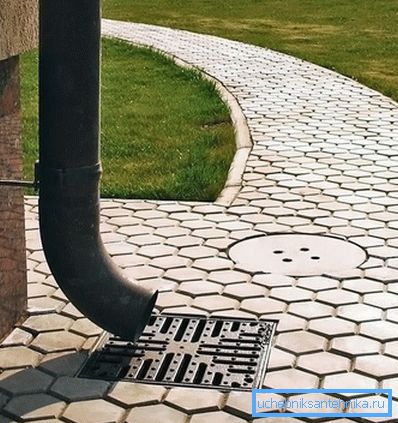

• Bodová drenáž - používa sa na miestne zber povrchových vôd.

Zásobníky lineárne odvod vody sú zhromažďované a prepravované s veľkými plochami, bodka - pôsobiť miestne funkcie zberného voda (v prípade, že vertikálne formát objekt neumožňuje, aby sa zásobník vody) alebo revízie dobre. Taktiež vytesaná kanalizácia sa často používa na zber dažďovej vody z odtokových potrubí.

Odpadové kanalizačné systémy sú vyrobené z plastu, betónu, polymérového betónu a vláknobetónu. Každý typ zásobníka je určený pre určitú triedu zaťaženia. V súkromnej konštrukcii existujú tri triedy nákladu:

1. A15 pešej zóny, cyklistické chodníky, nádvoria.
2. B125 garáže a parkovisko pre autá.
3. S250 chodníky, garáže.

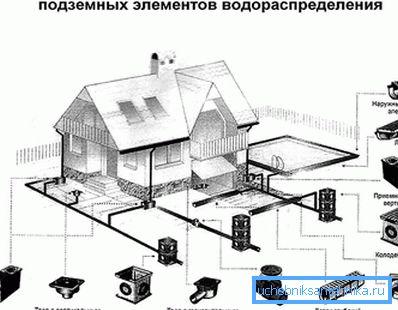

Výpočet a návrh

Predtým, než urobíte dažďovú vodu, musíte vykonať všetky hydraulické výpočty, stavať plány a profily. Hydraulický výpočet systému odvodnenia povrchu sa vykonáva na základe požiadaviek SNP, s ohľadom na geometrické vlastnosti a geoclimatic povodí, načo vybranej sekcie Odtokový vody zásobníka, počet bodov vypúšťanie výtoku, ako aj priemer drenážne rúrky.

Aby sme mohli robiť hydraulické výpočty, potrebujeme nasledujúce počiatočné údaje:

• intenzita zrážok v mieste inštalácie dažďovej vody;
• druh povrchu (trávnik, dlažba atď.) a jeho plocha;
• terénny sklon;
• strešná plocha domu a ekonomické štruktúry.

Pomocou týchto údajov môžete vypočítať množstvo vody, ktorú chcete použiť, pomocou zjednodušeného vzorca:

Q = q₂₀* F * Z, - kde

• q₂₀ - intenzita dažďa, l / s na 1 ha, trvajúca 20 minút, sa odoberá podľa SNiP;
• F je plocha, z ktorej sa zberajú povrchové vody, ha;
• Z je priemerná hodnota krytia.

Pri súkromnej konštrukcii stačí pracovať s niekoľkými hodnotami Z:

• trávniky, prízemný kryt - 0,35;
• makadam bez spojiva - 0,4;
• betónová vrstva - 0,85;
• asfaltová dlažba - 0,95;
• strecha domu - 1.

Množstvo vody sa vypočíta pre každý úsek, ktorý je obsluhovaný jedným vstupom, zvlášť. Kapacita odtokových žľabov závisí od uhla sklonu, druhu a veľkosti zásobníka - tieto údaje poskytuje výrobca.

Na pláne uveďte umiestnenie podnosov, bodových vstupov, kontrolných vrtov a bodov vypúšťania. Povinný prvok plánov, ak nie je profil vytvorený, je prítomnosť značiek označujúcich svahy v sekciách a následne pohyb vody. V prípade zložitého odvodňovacieho systému musíte vytvoriť profil s vyznačením značiek spodných hraníc žľabov, studní a odtokových potrubí.

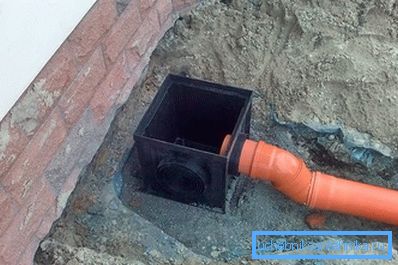

Inštalačné funkcie

V súlade s plánom sú pripravené zákopy na inštaláciu podnosov a kladenie potrubí. Ak chcete nainštalovať kanalizačnú kanalizáciu, budete potrebovať nasledujúce nástroje:

• level;
• kladivo na dlaždice;
• šnúra;
• lopata;
• páska;
• Bulharský.

Kord označí úroveň línie, pod ktorou bude vystavená línia zásobníkov. šírka priekopa rovná šírke zásobníka kladná tolerancia 10 cm na každej strane zásobníka, a hĺbku rovnajúcu sa výške zásobníka a 10 cm. kábla ponorená tesne pod krycej vrstvy. Inštalácia odtokového štartu z miesta vypúšťania. Podnosy sa inštalujú do zákopu na betónovej podložke s povinným cementovaním. Ak je to potrebné, zásobník je vyrovnaný kladivom pre dlaždice a ľahko poklepaním na okraje s ovládaním úrovne. Hrúbka stien betónovej klietky závisí od toho, akú triedu zaťaženia sa predpokladá. Pre zaťaženie triedy V125 A15 a hrúbka betónového základu by mala byť 15 cm, hrúbka betónovej steny okolo 10 cm, k načítaniu triedy S250 hrúbku steny betónového držiaku je 15 cm.

Pri inštalácii plastových žľabov môže betón deformovať jeho steny. Aby ste tomu zabránili, sú nainštalované zásobníky spolu s mriežkami. Aby sa mriežky nemohli znečistiť roztokom, môžu byť zabalené plastovým obalom.

Aby voda voľne vstúpila do systému, a kolesá vozidla nezničovali steny zásobníka, mriežka by mala byť inštalovaná o 3 až 5 mm pod úrovňou povrchu.

Podnosy sú spojené so spojom pomocou systému "trn-drážka". Na zvýšenie životnosti sprchy sú všetky spoje v zásobníkoch zapečatené a na poslednom zásobníku je inštalovaná zástrčka. V prípade, že sa podnosy spájajú pod uhlom, musia byť rezané a spojené pod uhlom 45 ° a to isté by malo byť vykonané s mriežkami. Spravidla sa brúska môže odrezať, ale diamantové koleso sa používa pre polymérne piesky a betónové podnosy. Pri rezaní by ste sa mali pokúsiť uchopiť obidve strany zásobníka.

Pri montáži zásobníkov je nevyhnutné vytvoriť teplovzdušnú vodu medzi grilom a povrchom na oboch stranách, ktorý je naplnený tesniacou hmotou.

Zásobníky sú pripojené k kanalizačnej kanalizačnej sieti pomocou uzáveru piesku pomocou výstupov PVC s priemerom 110-150 mm. Preto je lepšie použiť ohyby v uhle 45 °. Kôš nie je možné nainštalovať, ak v dažďovej vode neexistuje nebezpečenstvo úlomkov. V tomto prípade sa na pripojenie k systému používajú zásobníky s vertikálnou vetvou nadol alebo koncovým uzáverom s otvorom na pripojenie potrubia.

Výstupné potrubie od zásobníka alebo trashbox lepšie prehlbovať pod mrazu líniu, zatiaľ čo teplý vzduch zo systému nebude zmraziť vodu v lapač piesku, ktorý umožní, aby systém správne fungovať po mnoho rokov.

Rýchlosť pohybu dažďovej vody by mala byť od 0,4 do 0,6 m / s s minimálnym sklonom na dne. Vďaka tomu nebude drenážny systém zašpinený. Pri absencii prirodzeného sklonu povrchu musíte použiť kaskádu podnosov alebo zásobníkov so sklonom, ktorý vytvorí výškový rozdiel a poskytne potrebný prietok.

Minimálny priemer potrubia pre dažďovú vodu je 110 mm, sklon potrubia musí byť aspoň 0,01 alebo 1 cm / m, pre 150 mm rúrku je minimálny sklon 0,008.

Pripojenie bodových prívodov alebo pieskoviek k dopravnému kolektoru by sa malo vykonávať pomocou šikmých odpalín alebo kontrolných jamiek.

Počas prevádzky by mali byť misky pravidelne čistené z trosiek, pri odstraňovaní mriežky, ako aj pri vykonávaní výkopu a čistenia filtra z pieskovacej zbernej nádoby a bodového odtoku.
