Aký je sklon kanalizačného potrubia

Pri opravách bytu, pri budovaní vlastného domu, sa nové inžinierske systémy nahrádzajú alebo kladú, vrátane kanalizácie. Jednoduchá, na prvý pohľad, úloha s nesprávnym prístupom môže zasahovať do fungovania systému na zneškodňovanie odpadových vôd. Mnoho opravárov a majiteľov domov nevie, aký sklon kanalizačného potrubia by mal byť v byte a súkromnom dome, a zostavovať ho na základe vlastnej intuície. V tomto článku uvádzame uhol sklonu kanalizačného potrubia podľa SNIP.

Vyvarujte sa chýb

Je veľmi dôležité stanoviť správny sklon kanalizačných potrubí tak, aby všetky odtoky a odpad z gravitácie dosiahli miesto ich likvidácie. Nedostatočné zvýšenie úrovne vstupu do systému v porovnaní s výkonom môže viesť k oneskoreniu pevných a ťažkých zložiek v potrubí.

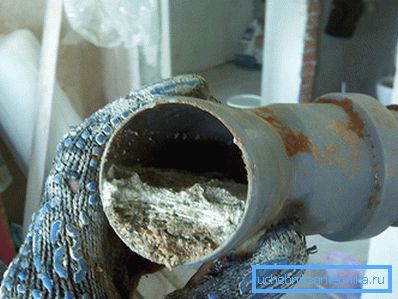

Tukové nánosy na stenách prispejú k upchávaniu. Ak sú rúry silne naklonené, kvapalná frakcia zostane príliš rýchla, takže na spodku potrubia zostávajú ťažké častice. V dôsledku postupnej akumulácie dôjde k upchatiu. Navyše rýchly prietok tekutiny vytvorí pretlak, ktorý povedie k vzniku vzdušnej vlny s uvoľnením nepríjemného zápachu. Oddiely kanalizačnej siete sa odporúčajú byť jednoduché, je to dôležité, pretože v miestach, kde sa nachádzajú rohy, často dochádza k preťaženiu.

Parametre a požiadavky na drenážnu sieť vo vnútri aj mimo areálu sa líšia. Sú riadené príslušnými predpismi - stavebnými predpismi.

Jednoduché spôsoby výpočtu uhla

V nasledujúcich odsekoch tohto článku sú uvedené všetky potrebné vzorce a hodnoty pre prísne výpočty. Budú potrebné v prípadoch, keď sa plánuje výstavba priemyselnej lokality, alebo tam, kde bude vykonaná inšpekcia príslušnými útvarmi pre uvedenie do prevádzky. Doma, dosť si pamätajte pár jednoduchých pravidiel. Pre kanalizačné potrubie s priemerom 110 mm by mal byť sklon 2 cm na meter a pre potrubie s priemerom 50 mm by mal byť 3 cm 1 m. Čo tieto čísla hovoria? To znamená, že ak nakreslíte čiaru pozdĺž stredovej osi rúrky a zmeníte jej vzdialenosť od povrchu, potom bude najskôr o 2 alebo 3 cm väčšia ako na konci.

Aby sme zohľadnili tieto nuansy, existuje niekoľko riešení:

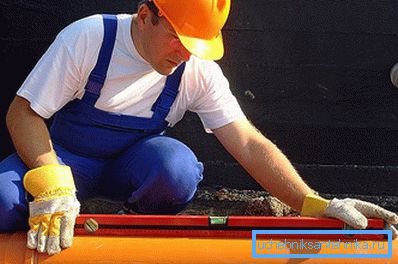

• Na stenu alebo na inom zvislom povrchu sa pomocou roviny konštrukcie vytiahne priamka s dĺžkou 1 m, ktorá je od jedného z okrajov segmentu uložená 2 až 3 cm hore a teraz je spojená s druhým koncom ťahanej čiary. Nový riadok a bude zodpovedať požadovanému sklonu. Na ňu je pripevnená úroveň a značka sa urobí na mieste, na ktoré sa bublina odchýlila. Na označenom štítku bude možné poskytnúť požadovaný uhol.

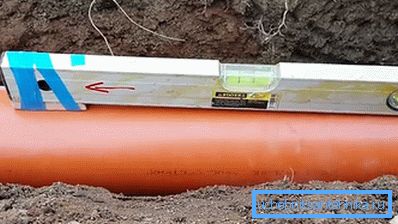

• Môžete to urobiť inak. Aby ste to dosiahli, potrebujete merač. Vezmeme malý kúsok dosky a pripevníme ju zospodu na nástroj pomocou pásky alebo pásky. Toto by malo byť vykonané tak, aby tyč mala hrúbku 2 alebo 3 cm, závisí to od toho, aby bola rúra položená. Na potrubie sa aplikuje ďalšia úroveň. Časť bez obloženia by mala byť v rovine so stranou potrubia, ktorá by mala byť v rovine vyššia. Teraz rúrka stúpa, kým bublina prestane presne uprostred.
• Ak to dĺžka potrubia dovoľuje, môžete použiť vodomer. Dve banky sú zvyčajne označené stupnicou. Spočiatku je potrubie nastavené tak, aby hodnoty na štítkoch boli rovnaké, keď sa hladina upokojuje, jeden koniec rúrky sa zdvihne tak, aby voda prechádzala o 2 alebo 3 cm. Ak je hladina 50 cm, potom je hrúbka tyče polovičná.
• V prítomnosti úrovne laseru môžete navrhnúť riadok a odmietnuť ho na požadovanú hodnotu. Zameraním na ne môžete poskytnúť potrebnú zaujatosť.

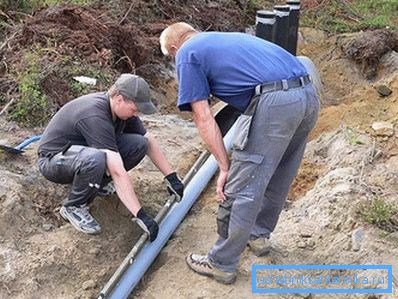

• V prípade, keď je potrubie vložené do žľabu, je vykreslená čiara, ako v prípade označenia úrovne. Nakreslí sa na požadovanú dĺžku a vytvorí sa vybranie.

Zvyčajne stačí nastaviť prvý segment s dĺžkou jedného metra, všetky ostatné sú namontované v rovnakej polohe ako prvé. Ak vyberiete uhol rúry 2 m, hodnota sklonu by sa mala zdvojnásobiť.

Predpisy pre domáce odpadové vody

Pri projektovaní kanalizácie v bytovom dome je potrebné dodržiavať požiadavky stanovené v bode 8.3.2 Pravidla SP 30.13330.2012 "Vnútorné zásobovanie vodou a kanalizáciou budov. Aktualizovaná verzia SNiP 2.04.01-85 * ".

Výpočet netlakových kanalizačných potrubí sa uskutočňuje z podmienok minimálnej rýchlosti prúdenia 0,7 m / s a ​​plnenia potrubia 0,3. Výpočet musí spĺňať podmienku:

kde:

• K = 0,5 - pre potrubia používajúce potrubia vyrobené z polymérnych materiálov;
• K = 0,6 - pre potrubia iných materiálov;
• Rýchlosť V kvapaliny m / s;
• d je priemer potrubia mm;
• h - plnenie potrubia (výška hladiny kvapaliny v potrubí), mm;

Treba poznamenať, že od roku 2013 zmenilo toto nariadenie podmienky pre prijatie sklonu potrubia, ktoré boli stanovené v SNiP 2.04.01.85 *. Ak chcete zistiť, aký je sklon kanalizačnej rúry v byte, pretože nie je možné vykonať výpočet rýchlosti kvôli nedostatočnému toku odpadovej vody, vypočítajte minimálny sklon potrubia v závislosti od priemeru z pomeru 1 / D.

kde: D je vonkajší priemer potrubia v mm.

Pravidlá výpočtu

Pre oblasti, v súvislosti s ktorými nie je možné určiť rýchlosť pohybu odtoku, musí byť splnený stav voľného prúdu kvapalného odpadu cez potrubia. Sklon vnútorného kanalizačného systému sa vypočítava v závislosti od priemeru potrubia 1 / D.

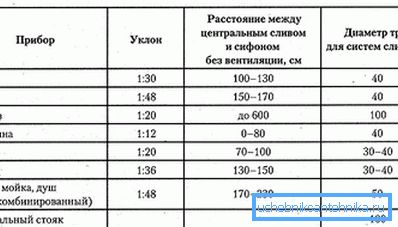

Rúry s priemerom 40-50 mm by mali byť kladené s minimálnym sklonom 0,02 a priemerom 85 a 110 mm - so sklonom 0,01.

Podľa skôr platného SNiP 2.04.01.85 boli hodnoty sklonu nastavené pre potrubia s priemerom 40-50 mm - 0,03 a pre priemery 85 a 110 - 0,02.

Minimálny sklon kanalizačných potrubí v spoločnom podniku vypočítaný pre vnútorné kanalizačné systémy je menší ako stanovený sklon potrubia pre SNiP.

Podľa nového spoločného podniku neexistujú žiadne obmedzenia týkajúce sa maximálneho sklonu potrubí, hoci takáto požiadavka bola vysvetlená v SNiP. Sklon by nemal presiahnuť hodnotu 0,15 (s výnimkou vetví z nástrojov s dĺžkou až 1,5 m).

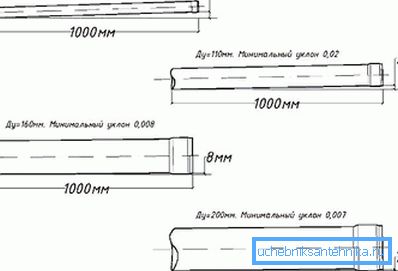

Jednotky sklonu kanalizačných potrubí sú uvedené v mm. Sklon 0,02 znamená, že potrubie je znížené o 20 mm v úseku dlhom 1000 mm. Keď poznáme tento pomer, je možné vypočítať minimálny vertikálny posun pre potrubie ľubovoľnej dĺžky.

Odborníci nemeria uhol sklonu kanalizačného potrubia v stupňoch, hoci toto meranie je pre mnohých známejšie a zrozumiteľnejšie. Meranie posunutia rúrky vo vertikálnej rovine prináša presnejší výsledok ako určenie uhla v stupňoch. Minimálna chyba spôsobí nerovnováhu celého kanalizačného systému, dôjde k preťaženiu, dopravné zápchy a konštantné čistenie potrubí.

Normy pre vonkajšiu odpadovú vodu

Sklon potrubia pre vonkajšiu odpadovú vodu sa líši od minimálneho sklonu vnútorného drenážneho systému. Požiadavky na vonkajšiu odpadovú vodu stanovené v Kódexe pravidiel SP 32.13330.2012 "Kanalizácia. Externé siete a zariadenia. Aktualizované vydanie SNiP 2.04.03-85 "

Pre efektívne fungovanie kanalizácie je rýchlosť pohybu odpadových vôd určená aj na úrovni plnenia rúr. Minimálny sklon kanalizačnej siete bol stanovený z podmienok minimálneho prietoku odpadovej vody. Miera sklonu závisí od priemeru rúry. Minimálna rozteč potrubí pre všetky kanalizačné systémy by sa mala použiť pre potrubia:

• s priemerom 150 mm - 0,8 cm na meter;
• priemer 200 mm - 0,7 cm na meter.

Podmienky pre splachovanie na pevnine sa môžu líšiť, takže pre jednotlivé časti siete je povolené prijať svahy pre potrubia s priemerom: 200 mm - 0,5 cm na meter; 150 mm - 0,7 cm na meter.

So všetkými informáciami môžete vytvoriť vysokokvalitnú inštaláciu. V budúcnosti to výrazne uľahčí údržbu celého systému.
